تولید کننده قالب غلط Hot Stamping Dies را انتخاب کنید و سال ها پرداخت کنید

قالب های Hot Stamping چیست و چرا سازنده اهمیت دارد

جستجو برای "داغ مهر زنی می میردو شما در دو دنیای کاملا متفاوت فرود خواهید آمد. یکی شامل قطعات ساختاری خودرو است که در دمای 900-+ درجه سانتیگراد تشکیل شده اند. دیگری شامل فویل های تزئینی است که روی بسته بندی های لوکس در دمای بسیار پایین تر فشرده شده است. هر دو به ابزارهای مهندسی دقیق متکی هستند، با این حال آنها به مواد بسیار متفاوتی نیاز دارند. اشتباهات منبع یابی شروع می شود

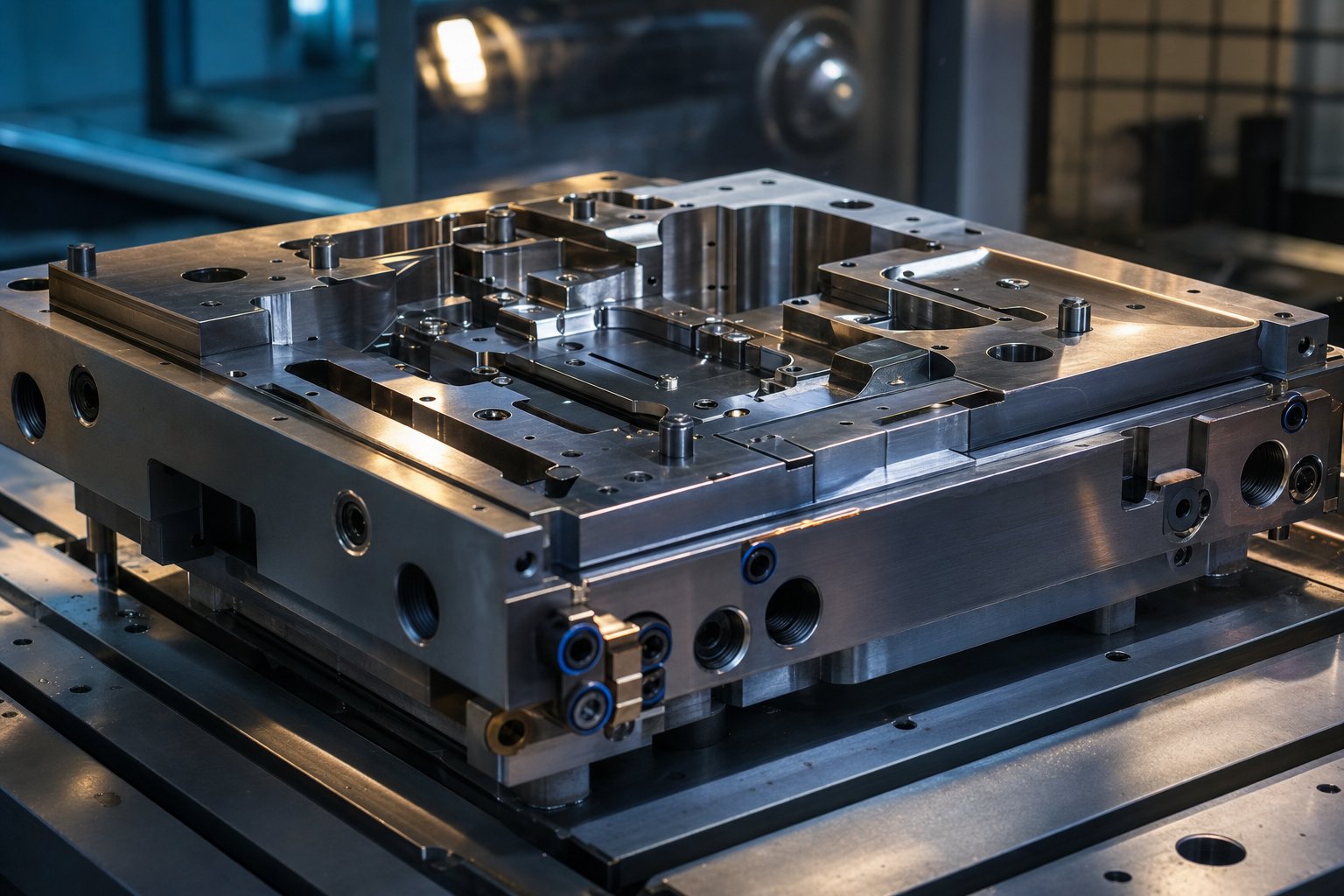

تعریف قالب های داغ مهر زنی در شکل دهی فلز

قالب داغ یک ابزار مهندسی دقیق- است که مواد را در دماهای بالا شکل می‌دهد، برش می‌دهد، یا نقش می‌بندد - یا با تشکیل صفحات فلزی گرم شده در اجزای ساختاری سخت‌شده یا انتقال فویل فلزی بر روی بسترها از طریق گرما و فشار.

در زمینه خودرو، مهر زنی داغ - نیز نامیده می شودسخت شدن پرس- روکش‌های فولادی بور (معمولاً 22MnB5) را تا بیش از 880 درجه سانتیگراد گرم می‌کند، و آنها را در قالب‌های مهر زنی خنک‌شده در آب تشکیل می‌دهد که به طور همزمان قطعه را به یک ریزساختار مارتنزیتی با استحکام فوق‌العاده{-بالا- تبدیل می‌کند. نتیجه اجزای سازه ای با مقاومت کششی بیش از 1500 مگاپاسکال است که در ستون های B، ریل های سقف و تیرهای سپر استفاده می شود. در کاربردهای تزیینی، ابزار مهر داغ از قالب‌های حکاکی گرم شده برای فشار دادن فویل فلزی یا رنگدانه‌دار روی کاغذ، چرم، پلاستیک یا منسوجات استفاده می‌کند - نشان‌های برجسته روی جعبه‌های لوازم آرایشی یا حروف طلایی روی جلد کتاب‌ها را در نظر بگیرید.

هر دو کاربرد تحت چتر مهر زنی حرارتی قرار می گیرند، اما مهندسی پشت هر کدام به شدت متفاوت است. مواد قالب، دمای کارکرد، معماری خنک‌کننده و الزامات تحمل برحسب درجه‌ای متفاوت است. تولید کننده متخصص در یکی ممکن است توانایی صفر در دیگری داشته باشد.

چرا قابلیت سازنده کیفیت قطعه را تعیین می کند؟

این مشکلی است که بسیاری از خریداران با آن روبرو هستند: ابزار خود در محصول نهایی نامرئی است. شما قسمت مهر شده را می بینید، نه قالبی که آن را ساخته است. این امر وسوسه‌انگیز است که با منبع‌یابی به عنوان یک خرید کالا برخورد کنیم - سه قیمت دریافت کنید، ارزان‌ترین را انتخاب کنید، ادامه دهید. اما عمق تخصص سازنده مستقیماً کیفیت قطعه، زمان چرخه و هزینه تولید بلندمدت را شکل می‌دهد.

در نظر بگیرید که یک قالب سفت کننده پرس باید در یک ضربه چه کاری انجام دهد. با توجه بهفابریکاتور، شکل گیری باید در کمتر از یک ثانیه پس از تماس لایه خالی با قالب - قبل از اینکه انتقال حرارت باعث سفت شدن ماده شود - و سپس فاز خاموشی که برای دستیابی به دگرگونی کامل مارتنزیت به سرعت های خنک کننده بالاتر از 27 کلوین در ثانیه نیاز دارد، اتفاق بیفتد. سطوح قالب با وجود جذب گرمای شدید در هر چرخه باید زیر 200 درجه سانتیگراد باقی بمانند. این مستلزم قرارگیری کانال خنک‌کننده دقیق، فولاد ابزار H13 درجه بالا و قابلیت‌های مدیریت حرارتی دقیق - است که از تولیدکننده‌ای به سازنده دیگر بسیار متفاوت است.

تامین‌کننده‌ای که توانایی کمتری داشته باشد ممکن است قالبی را تحویل دهد که در روز اول قطعات را مهر و موم می‌کند اما ظرف چند هفته از تحمل خارج می‌شود، ترک‌های حرارتی ایجاد می‌کند یا سختی ناسازگاری در سراسر قطعه ایجاد می‌کند. شما سال‌ها از طریق نرخ‌های ضایعات، تعطیلی‌های تعمیر و نگهداری برنامه‌ریزی نشده و جایگزینی زودرس قالب پرداخت می‌کنید.

این مقاله به شما دانش فنی می‌دهد تا هر سازنده قالب‌های داغ را بر اساس عواملی که واقعاً انتخاب مواد، روش‌های ماشین‌کاری، عملیات حرارتی، پوشش، طراحی خنک‌کننده، و پشتیبانی چرخه عمر را پیش‌بینی می‌کنند-عملکرد بلندمدت -، ارزیابی کنید. هدف ساده است: شما را با بینش کافی مسلح کنید تا تفاوت بین عرضه‌کننده‌ای که قیمت را نقل می‌کند و سازنده‌ای که راه‌حلی را مهندسی می‌کند، تشخیص دهید.

سختی پرس خودرو در مقابل مهر زنی فویل تزئینی

دو مهندس را تصور کنید که در همان لحظه به جستجوی یک عبارت - "Hot stamping dies" - می پردازند. One برای یک ردیف خودرو کار می‌کند-یک تامین‌کننده ابزار قالب سخت‌کننده پرس برای یک برنامه B{4}}جدید. دیگری تولید را در یک خانه بسته بندی لوکس مدیریت می کند که به دنبال قالب های فویل داغ برای حک کردن آرم روی جعبه های عطر است. آنها در یک صفحه نتایج جستجو قرار می گیرند، اما نیازهای آنها نمی تواند متفاوت باشد. درک این تقسیم اولین گام به سمت یافتن سازنده ای است که واقعاً متناسب با برنامه شما باشد.

قالب های سختی پرس برای قطعات ساختاری خودرو

سخت شدن پرس - که گاهی اوقات شکل دهی پرس داغ نامیده می شود - تشکیل فلز و عملیات حرارتی را در یک عملیات واحد ترکیب می کند. یک فولاد بور تخت (معمولاً با گرید 22MnB5) در یک کوره تا دمای بیش از 880 درجه سانتیگراد گرم می شود و یک ریزساختار کاملا آستنیتی ایجاد می کند. سپس ورقه نرم شده به سرعت به قالب مهر زنی منتقل می شود، جایی که به طور همزمان شکل می گیرد و خاموش می شود. با توجه بهدستورالعمل های AHSS Insights از WorldAutoSteelریزساختار نهایی تقریباً به طور کامل مارتنزیتی است وقتی سرعت خنک‌سازی از آستانه بحرانی فراتر رود و قطعاتی با مقاومت کششی به 1500 مگاپاسکال یا بالاتر تولید می‌کند.

این برای خود قالب چه معنایی دارد؟ این باید دمای خالی نزدیک به 900 درجه سانتیگراد را تحمل کند در حالی که سطوح خود زیر 200 درجه سانتیگراد باقی بماند تا خاموشی مؤثر حفظ شود. مواد قالب - معمولاً H13 یا H11 داغ-فولاد ابزار کار - به مقاومت خستگی حرارتی استثنایی و حفظ سختی در دماهای بالا نیاز دارد. در داخل، شبکه‌ای از کانال‌های خنک‌کننده آب یا روغن را به گردش در می‌آورند تا گرما را به‌قدری سریع استخراج کنند که در هر چرخه، مارتنزیت یکنواخت در سراسر قطعه ایجاد شود.

تلورانس‌ها در قالب‌سازی قالب‌های سخت‌کننده پرس با استانداردهای شکل‌دهی فلزی{0}محکم هستند، اغلب در سطوح بحرانی ۰٫۱ میلی‌متر مثبت یا منفی هستند. Springback تقریباً حذف شده است زیرا قطعه در هندسه دقیق قالب سخت می شود، اما هرگونه خطای ابعادی در ابزار مستقیماً به هر قطعه مهر شده منتقل می شود. طراحی قالب همچنین نازک شدن خالی در طول شکل‌دهی و انبساط حرارتی در طول چرخه را در نظر می‌گیرد - عواملی که نیاز به شبیه‌سازی-مهندسی رانده شده قبل از برش فولاد دارند.

صنعت خودرو برای ایمنی{0}}قطعات ساختاری حیاتی به این قالب‌ها متکی است:-ستون‌های A، ستون‌های B-، تقویت‌کننده درها، تیرهای سپر، و ریل‌های سقف. با توجه بهدایرکتوری IQSمهر زنی داغ به ویژه در مواردی که صرفه جویی در وزن و قابلیت تصادف در اولویت قرار دارد، تولید قطعات سبک وزن با خواص مکانیکی برتر و دقت ابعادی بسیار ارزشمند است.

قالب های مهر زنی فویل تزئینی برای برندینگ و بسته بندی

فرآیند مهر زنی فویل تزئینی در یک جهان حرارتی و مکانیکی کاملاً متفاوت عمل می کند. در اینجا، یک قالب حکاکی گرم شده، فویل فلزی یا رنگدانه‌دار را روی یک زیرلایه - کاغذ، مقوا، چرم، پلاستیک یا پارچه - فشار می‌دهد و طرحی را از طریق ترکیبی از گرما، فشار و یک لایه چسب فویل منتقل می‌کند. دما معمولاً بین 100 تا 200 درجه سانتیگراد است که کسری از آنچه برای سخت شدن پرس نیاز دارد.

مواد قالب منعکس کننده این تقاضای حرارتی کمتر هستند. آلیاژهای برنج و مس غالب هستند زیرا رسانایی حرارتی بالای آنها توزیع یکنواخت گرما را در سراسر الگوی حکاکی شده تضمین می‌کند - که برای چسبندگی فویل ثابت و لبه‌های ترد ضروری است. صفحات منیزیمی کارهای کوتاه- را انجام می دهند که هزینه آن بیشتر از طول عمر است. قالب های سیلیکونی با سطوح منحنی یا نامنظم برخورد می کنند. بستر به هیچ وجه ساختاری تغییر شکل نمی دهد. در عوض، قالب یک لایه تزئینی نازک را نشان می دهد یا منتقل می کند.

دقت در اینجا متفاوت اندازه گیری می شود. در حالی که سخت شدن پرس روی هندسه و ریزساختار قطعه تمرکز می کند، قالب های مهر زنی فویل داغ اولویت را به جزئیات سطح می دهد - متن ظریف، آرم های پیچیده، الگوهای نیم تن. تلورانس ها به عمق حکاکی و وضوح لبه مربوط می شود تا میلی متر هندسه شکل گرفته. یک قالب برنجی-خوب می‌تواند صدها هزار اثر را قبل از کنده شدن حکاکی ایجاد کند، در حالی که یک قالب منیزیمی ممکن است تنها چند هزار دوام داشته باشد.

با سرمایه‌گذاری برندها در بسته‌بندی‌های لمسی که در قفسه‌ها و رسانه‌های اجتماعی خودنمایی می‌کنند، مهرهای داغ برای مد، لوازم آرایشی، برچسب‌های شراب و لوازم التحریر همچنان در حال رشد است. قالب ها در خدمت برند هستند، نه عملکرد ساختاری -، اما مهارت مورد نیاز برای انتقال فویل بی عیب و نقص به خودی خود کم نیاز نیست.

جایی که دو جهان در اصول ابزارسازی همپوشانی دارند

علی‌رغم تفاوت‌های زیاد در دما، مواد و استفاده نهایی، هر دو دسته اصول اصلی ابزارسازی را به اشتراک می‌گذارند. هر دو نیاز دارندماشینکاری دقیق سطوح قالب- چه حفره‌های سه بعدی پیچیده فرز CNC یا حکاکی جزئیات تزئینی ظریف. هر دو به مدیریت حرارتی کنترل شده بستگی دارند، هرچند در مقیاس های مختلف. هر دو از درمان‌های سطحی بهره می‌برند که باعث کاهش سایش و افزایش عمر مفید می‌شود. و هر دو به خریدارانی که تولیدکننده را در مراحل اولیه طراحی درگیر می‌کنند، به جای انتشار یک چاپ تمام‌شده برای قیمت‌گذاری، پاداش می‌دهند.

همپوشانی همچنین به این معنی است که یک سازنده با تخصص عمیق در یک حوزه ممکن است مفاهیم اساسی ابزارسازی را درک کند که در - جریان گرما، پرداخت سطح، پایداری ابعادی، تجارت انتخاب مواد-به کار می‌رود. با این حال، دانش تخصصی مورد نیاز برای هر برنامه (مثلاً شبیه‌سازی نرخ خاموشی در مقابل بهینه‌سازی چسبندگی فویل) به این معنی است که قابلیت متقاطع{3}}خودکار نیست. شما هنوز باید تأیید کنید که تامین کننده انتخابی شما تجربه مستقیم در برنامه خاص شما دارد.

جدول زیر تفاوت‌های کلیدی را در کنار هم قرار می‌دهد و هنگام ارزیابی اینکه آیا توانایی‌های سازنده با نیازهای واقعی شما همسو هستند یا خیر، به شما یک مرجع سریع ارائه می‌دهد.

با روشن بودن این تمایز، سؤال منطقی بعدی این است: چه مواد قالب خاصی بهترین عملکرد را برای هر برنامه کاربردی دارند - و چگونه توصیه مواد سازنده، عمق تخصص آنها را آشکار می‌کند (یا آشکار می‌کند)؟

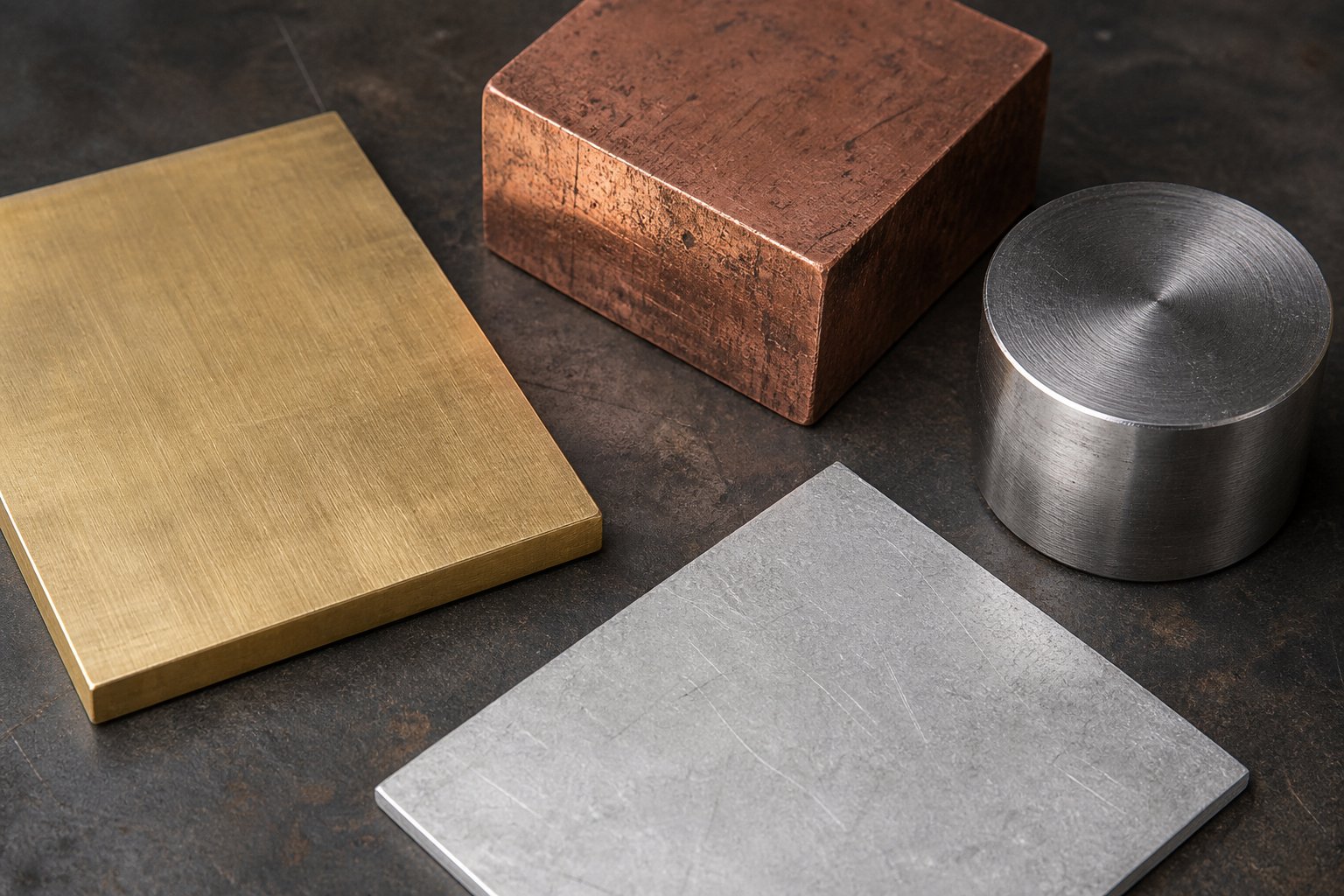

راهنمای انتخاب مواد اولیه با تخفیف‌های تجاری-

از هر سازنده قالب‌های داغ بپرسید که چه موادی را توصیه می‌کنند و در عرض پنج دقیقه بیشتر از یک بروشور قابلیت‌های کامل در مورد تخصص آنها خواهید آموخت. یک تامین کننده آگاه به طور پیش فرض برای هر کار یک ماده واحد را پیش فرض نمی کند. درعوض، آنها از شما در مورد طول اجرا، نوع بستر، دمای عملیاتی، و الزامات جزئیات سطح می پرسند - سپس مواد قالب را با آن ترکیب خاص مطابقت می دهند. انتخاب بین فولاد ابزار، برنج، مس، منیزیم و سیلیکون هرگز دلخواه نیست. هرکدام دارای دوام، رسانایی حرارتی، هزینه و ماشین‌کاری است که مستقیماً بر اقتصاد تولید شما تأثیر می‌گذارد.

فولادهای ابزار برای سخت شدن پرس در دمای بالا-

هنگامی که در دمای نزدیک به 900 درجه سانتیگراد، روکش های فولادی بور تشکیل می دهید، فقط فولادهای ابزار کار داغ می توانند از ترکیب چرخه حرارتی، تنش مکانیکی، و تماس ساینده دوام بیاورند. H13 (تعیین شده 1.2344 در استانداردهای اروپایی) و H11 (1.2343) ابزارهای قالب سخت پرس پرس هستند، و انتخاب بین آنها شامل یک مبادله ظریف-می باشد که اکثر خریداران هرگز در مورد آن چیزی نمی شنوند.

هر دو به خانواده کروم-مولیبدن تعلق دارند و ترکیبات مشابهی دارند. تفاوت بحرانی؟ H13 حاوی وانادیوم بیشتری نسبت به H11 است، که آن را سخت تر و در برابر سایش مقاوم تر می کند. این محتوای بیشتر وانادیم کاربیدهای ریز را در ریزساختار تشکیل می دهد که لبه خود را در تماس مکرر با مواد فولادی داغ نگه می دارد. اگر کاربرد شما شامل اصطکاک لغزشی بالا یا فولادهای با پوشش ساینده (مانند Al-22MnB5 با روکش Si) است.مهر زنی داغ فولاد ابزار H13قبل از اینکه رانش ابعادی مشکل ساز شود، قالب ها عمر مفید قابل اندازه گیری بیشتری را ارائه می دهند.

H11 در مقابل، چقرمگی و مقاومت در برابر خستگی حرارتی عالی را ارائه می دهد. محتوای کمتر وانادیوم آن به آن اجازه می دهد تا در چرخه های مکرر گرمایش و سرمایش بدون ترک خوردگی خم شود. برای قالب هایی با هندسه های پیچیده، مقاطع نازک، یا کانال های خنک کننده تهاجمی که غلظت تنش ایجاد می کنند، H11 ممکن است در واقع از H13 دوام بیاورد زیرا در برابر شروع ترک مقاومت بهتری دارد. الفمطالعه بازبینی شده-بر روی مواد قالب داغ مهر زنیتأیید می کند که سه ویژگی باید در طول انتخاب مواد متعادل شوند: مقاومت در برابر سایش، رسانایی حرارتی، و چقرمگی - و اینکه فولادهای ابزار با سطوح سختی یکسان می توانند نرخ سایش متفاوتی را به دلیل تفاوت های ریزساختاری و ترکیبی نشان دهند.

همین تحقیق نشان می‌دهد که فولادهای ابزار کار داغ مانند QRO90 (گرید اختصاصی Uddeholm) رسانایی حرارتی در حدود 33 W/m·K و مقادیر چقرمگی بالا را ارائه می‌دهند - که آنها را به‌ویژه برای قالب‌های تولید انبوه خودرو که کانال‌های خنک‌کننده داخلی فاکتورهای شدت تنش بالا ایجاد می‌کنند، مناسب می‌سازد. از نظر هزینه{6}}، H13 به دلیل وانادیوم اضافی، قیمت تا حدودی بالاتری نسبت به H11 دارد، اگرچه هر دو در مقایسه با مواد قالب تزئینی در ردیف برتر قرار دارند. مسئله هزینه واقعی فاکتور فولاد نیست - بلکه این است که قالب قبل از نیاز به دوباره کاری یا تعویض در چند چرخه تولید زنده می ماند.

قالب های مس و برنج برای هدایت حرارتی

وارد دنیای مهر زنی فویل تزئینی شوید و منطق مواد کاملاً معکوس می شود. در اینجا، رسانایی حرارتی در مورد استخراج گرما از یک خالی خاموش کننده نیست - بلکه در مورد ارائه گرمای یکنواخت در سراسر یک الگوی حکاکی شده است به طوری که فویل به طور تمیز آزاد شود و به طور یکنواخت به زیرلایه بچسبد.

قالب برنجی برای مهر زنی فویل به دلایل خوبی به انتخاب پیش فرض صنعت تبدیل شده است. برنج تعادل ایده آلی از هدایت حرارتی، ماشین کاری و هزینه را ارائه می دهد که مناسب حجم تولید متوسط ​​تا بالا است. گرما را به طور یکنواخت به لایه فویل منتقل می‌کند و روی لایه‌های مختلف از کاغذ و چرم گرفته تا پلاستیک‌های سفت و سخت، تاثیرات شفاف و تمیزی ایجاد می‌کند. ماشین آلات مواد تمیز هستند، جزئیات ریز را بدون سوراخ کردن نگه می‌دارند و سختی متوسط ​​آن به این معنی است که ابزار حکاکی در طول تولید قالب بیشتر دوام می‌آورند. برای بیشتر قالب‌های تجاری فویل کوب، برنج دارای ارزش استثنایی - با دوام کافی برای اجرا در صدها هزار قالب است و در عین حال بسیار مقرون به صرفه‌تر از فولاد است.

مس هدایت حرارتی را یک قدم جلوتر می برد. توانایی آن در انتقال گرما به طور قابل توجهی بالاتر از برنج است، که باعث می‌شود قالب مسی برای کاربردهایی که نیاز به یکنواختی دمای مطلق دارند - انتقال فویل‌های بزرگ-، الگوهای نیم‌تنی، یا زیرلایه‌های حساس به گرما{3}}که حتی گرادیان‌های دمایی کوچک باعث ایجاد نقص‌های قابل مشاهده می‌شوند، انتخاب برتر باشد. مبادله-معامله؟ مس نرم‌تر است، که در استفاده با حجم{6} عمر قالب را کاهش می‌دهد و هزینه بیشتری نیز دارد. برای کاربردهای مهم برندسازی روی بسته‌بندی‌های لوکس که هر اثری باید بی‌عیب باشد، این مبادله-اغلب منطقی است.

فولاد همچنین در فضای تزئینی برای تولید فوق العاده-حجم- ظاهر می‌شود. قالب‌های فولادی داغ دوام در هنگام علامت‌گذاری زیرلایه‌های سخت‌تر مانند پلاستیک‌های مهندسی شده، که در آن برنج زودرس می‌شود، دوام بی‌نظیری دارد. سرمایه گذاری اولیه بالاتر از طریق طول عمر طولانی و کیفیت برداشت ثابت در طول دوره های تولید بسیار طولانی، بازپرداخت می کند.

وقتی منیزیم و سیلیکون از بین می رود معنی پیدا می کند

هر شغلی هزینه برنج یا سرمایه گذاری فولاد را توجیه نمی کند. قالب های منیزیم جایگاه خاصی را پر می کند: کارهای تزئینی کوتاه- که در آن سرعت و صرفه جویی بیشتر از طول عمر است. منیزیم سبک وزن است، نسبت به برنج ارزان است و به طرز قابل توجهی حکاکی یا حکاکی آسان است - که به معنای چرخش سریعتر از اثر هنری به قالب نهایی است. این ویژگی‌ها آن را برای نمونه‌سازی، بسته‌بندی نسخه محدود، تبلیغات فصلی، یا مشاغلی که در آن طرح اغلب تغییر می‌کند، ایده‌آل می‌کند.

بر اساس فناوری‌های بادوام، قالب‌های منیزیم تطبیق‌پذیری قابل‌توجهی را در ماشین‌های مختلف چاپ نشان می‌دهند و روی محصولات پلاستیکی، چرم، چوب و کاغذ به خوبی کار می‌کنند. آنها معمولا برای کارت تبریک، برچسب، صحافی کتاب، روبان، جلد منو و جعبه جواهرات استفاده می شوند. موجود در گزینه‌های نصب‌شده و نصب‌نشده در ارتفاع‌های استاندارد{2}}صنعتی، بدون تغییر در تنظیمات تولید موجود ادغام می‌شوند.

محدودیت طول عمر است. منیزیم به طور قابل توجهی نرم تر از برنج یا فولاد است، بنابراین جزئیات ظریف در اثر برداشت های مکرر سریعتر از بین می روند. برای اجراهای زیر چند هزار قطعه، این کاملا قابل قبول است. برای حجم تولید در ده‌ها هزار و بیشتر، برنج یا فولاد علیرغم سرمایه‌گذاری اولیه بالاتر، هزینه کمتری را برای هر قالب ارائه می‌کنند.

قالب های سیلیکونی یک هدف دیگر همخوانی - را انجام می دهند. هنگامی که بستر منحنی، نامنظم یا سه بعدی- است (ظروف آرایشی گرد یا کالاهای چرمی بافت دار را در نظر بگیرید)، قالب فلزی سفت و سخت نمی تواند تماس کامل برقرار کند. سیلیکون خم می شود تا خطوط را دنبال کند و از فشار یکنواخت و انتقال کامل فویل در سطوح ناهموار اطمینان حاصل کند. تخفیف-با وضوح کمتر است. سیلیکون نمی‌تواند جزئیات واضحی را که قالب‌های فلزی به دست می‌آورند نگه دارد، بنابراین برای گرافیک‌های پررنگ به جای متن{6}}یا الگوهای پیچیده بهتر عمل می‌کند.

جدول زیر هر پنج خانواده مواد را در کنار هم قرار می‌دهد و به شما کمک می‌کند تا به سرعت نیازهای برنامه خود را با مواد قالب مناسب - مطابقت دهید و ارزیابی کنید که آیا توصیه سازنده منعکس‌کننده تخصص واقعی است یا-یک اندازه-براساس همه پیش‌فرض‌ها.

انتخاب مواد به تنهایی یک قالب با کیفیت را تضمین نمی کند - فقط نقطه شروع را تعیین می کند. نحوه ماشین کاری، عملیات حرارتی و تکمیل آن مواد، ذخایر خام را به یک ابزار دقیق تبدیل می کند. روش های ساخت مورد استفاده برای شکل دادن به حفره های قالب و حکاکی سطوح لایه بعدی قابلیتی است که تولیدکنندگان شایسته را از تولیدکنندگان استثنایی جدا می کند.

روش های ساخت قالب از فرز CNC تا حکاکی لیزری

انتخاب مواد مناسب تنها آغاز کار است. روشی که مواد به یک قالب نهایی تبدیل می‌شود - استراتژی ماشین‌کاری، ترتیب عملیات، تکنیک‌های تکمیل - تعیین می‌کند که آیا ابزار مطابق با مشخصات عمل می‌کند یا چرخه پس از چرخه کوتاه می‌آید. هر سازنده قالب های داغ از یک جریان فرآیند کلی پیروی می کند، اما عمق قابلیت در هر مرحله بسیار متفاوت است. درک این روش‌ها به شما کمک می‌کند در حین ارزیابی تامین‌کننده سؤالات دقیق‌تری بپرسید و نقاطی که ممکن است گوشه‌ها بریده شوند را پیدا کنید.

در اینجا توالی معمولی از درخواست اولیه مشتری تا قالب تولید معتبر آمده است:

1. مشخصات و ورودی طراحی- خریدار هندسه قطعه (داده‌های CAD)، مشخصات مواد، حجم تولید و الزامات کیفیت را ارائه می‌کند. سازندگان توانمند با بازخورد DFM (طراحی برای ساخت‌پذیری) به جای یک نقل قول- پاسخ می‌دهند.
2. طراحی و شبیه سازی قالب- مهندسان با استفاده از نرم‌افزار CAD/CAE، هندسه قالب، چیدمان خنک‌کننده، و نمایه‌های برش را توسعه می‌دهند. شبیه سازی های شکل دهی جریان مواد، نازک شدن و رفتار حرارتی را قبل از شروع هر ماشینکاری پیش بینی می کنند.
3. ماشینکاری خشن (فرز CNC)- دستگاه‌های CNC چند محوره، مواد حجیم را حذف می‌کنند تا بلوک قالب را به هندسه نهایی خود نزدیک کند و مقدار کمی ذخیره برای عملیات تکمیلی باقی بماند.
4. عملیات حرارتی- بلوک قالب زبر برای دستیابی به سختی هدف و مقاومت در برابر خستگی (در فصل بعدی پوشش داده می‌شود) تحت سخت شدن و تلطیف قرار می‌گیرد.
5. ماشینکاری نهایی (CNC، EDM یا حکاکی)- عملیات دقیق سطوح قالب را به ابعاد نهایی و کیفیت سطح می رساند. انتخاب روش به پیچیدگی هندسه و تحمل های مورد نیاز بستگی دارد.
6. تکمیل و پوشش سطح- پوشش پولیش، نیتریدینگ یا PVD بسته به الزامات برنامه اعمال می‌شود.
7. مونتاژ، آزمایش و اعتبارسنجی- قالب با اتصالات خنک‌کننده مونتاژ می‌شود، در پرس نصب می‌شود و از طریق مهر زنی آزمایشی تأیید می‌شود. بررسی های ابعادی انطباق قطعه را تایید می کند.

فرز CNC و EDM برای حفره های قالب دقیق

برای قالب های سخت کاری پرس با هندسه حفره سه بعدی پیچیده، قالب مهر زنی آسیاب شده CNC مسیر تولید اولیه را نشان می دهد. مراکز ماشین‌کاری پنج محور مدرن می‌توانند سطوح قالبی با تلورانس در محدوده مثبت یا منفی 0.01 تا 0.03 میلی‌متر را در یک راه‌اندازی تولید کنند و خطاهای تجمعی موقعیت‌یابی را که هنگام حرکت قطعه کار بین ماشین‌ها به وجود می‌آیند به حداقل برسانند. فرزکاری با سرعت بالا با نگهدارنده‌های ابزار HSK - که استحکام بالاتری نسبت به مخروطی‌های سنتی BT ارائه می‌دهند - عبور پایانی خوب را روی سطوح فولادی ابزار سخت شده تا 62 HRC امکان‌پذیر می‌سازد و در صورت ترکیب با جبران حرارتی و روشن شدن{11} دقت در میکرون‌های تک رقمی حاصل می‌شود.

در جایی که آسیاب CNC به محدودیت‌های خود می‌رسد - گوشه‌های داخلی تیز، شکاف‌های باریک عمیق، یا جزئیات بسیار ظریف در فولاد سخت شده -، فرآیند تولید قالب EDM انجام می‌شود. Wire EDM با فرسایش مواد با تخلیه الکتریکی از طریق یک الکترود سیم نازک، پروفیل های پیچیده را برش می دهد و از طریق چندین گذرگاه اسکیم به تحمل هایی به اندازه مثبت یا منفی 0.002 میلی متر می رسد. Sinker EDM (که به آن دای-Sinking EDM نیز می‌گویند) از الکترودهای شکل‌دار برای سوزاندن حفره‌ها در فولاد قالب سخت استفاده می‌کند و هندسه‌هایی تولید می‌کند که هیچ برش چرخشی نمی‌تواند به آنها دسترسی پیدا کند. تخفیف-سرعت است: EDM به طور قابل توجهی کندتر از فرز است، بنابراین سازندگان با تجربه آن را برای ویژگی هایی که واقعاً به آن نیاز دارند به جای پیش فرض برای کل بلوک های قالب، رزرو می کنند.

تولیدکننده‌ای که دارای تجهیزات CNC چند محوره و تجهیزات EDM داخلی است، می‌تواند به‌طور استراتژیک روش‌هایی را با هم ترکیب کند - 90 درصد سطح قالب را با سرعت فرزکاری کند، سپس فقط برای ویژگی‌ها یا بافت‌هایی با شعاع تنگ-به EDM تبدیل شود. این رویکرد ترکیبی هم زمان و هم دقت را بهینه می‌کند. اگر یک تامین کننده کار EDM را برون سپاری کند، کنترل فرآیند را از دست می دهید و روزها را به برنامه اضافه می کنید.

حکاکی شیمیایی و حکاکی لیزری برای قالب های تزئینی

قالب های مهر زنی فویل تزئینی از منطق ساخت متفاوتی پیروی می کنند. این قالب‌ها به‌جای تشکیل حفره‌های سه‌بعدی عمیق، به الگوهای کم‌عمق و دقیقاً تعریف‌شده - آرم‌ها، متن، بافت‌ها، تصاویر نیم‌تنی - نیاز دارند که روی صفحات برنجی، مسی یا منیزیمی حک شده باشند. دو روش غالب این نیاز را برآورده می کنند که هر کدام دارای نقاط قوت مجزا هستند.

حکاکی شیمیایی(که ماشینکاری فتوشیمیایی نیز نامیده می شود) از یک ماسک مقاوم به نور و محلول اسید برای حل انتخابی مواد از سطح قالب استفاده می کند. این فرآیند با تمیز کردن بستر، اعمال یک مقاوم به نور UV{1}}حساس، قرار دادن الگوی مورد نظر از طریق یک ماسک فیلم، توسعه و شستن نواحی محلول و سپس غوطه ور کردن صفحه در ماده اچ آغاز می شود. نتیجه، الگوهای کم عمق و بسیار دقیق با حداقل فشار مکانیکی بر روی مواد قالب است. حکاکی شیمیایی در تولید دسته‌های بزرگ قالب‌های یکسان با هزینه-به طور مؤثر - زمانی که ماسک اثر هنری وجود داشته باشد، سریع و سازگار است. این به ویژه برای الگوهای مسطح، نیم‌تن‌ها و متن‌های ظریف روی صفحات منیزیمی یا برنجی که عمق حکاکی نسبتاً کم است، به خوبی کار می‌کند.

یک قالب حکاکی شده با لیزر ارزش متفاوتی را ارائه می دهد: سرعت، انعطاف پذیری، و توانایی برش عمیق تر با دقت بالا. حکاکی لیزری مواد را از طریق فرسایش حرارتی حذف می کند - یک پرتو متمرکز سطح قالب را نقطه به نقطه بر اساس آثار هنری دیجیتال تبخیر می کند. هیچ ابزار فیزیکی یا ماسک شیمیایی مورد نیاز نیست، به این معنی که تغییرات طراحی در نرم افزار به جای در طبقه مغازه اتفاق می افتد. این امر حکاکی لیزری را برای نمونه‌سازی اولیه، اجراهای کوتاه، و بازنگری‌های مکرر طراحی در جایی که زمان ارائه بیشتر از هزینه هر واحد اهمیت دارد، ایده‌آل می‌کند. سیستم‌های لیزر فیبر و CO2 مدرن به وضوح متن تا کسری از میلی‌متر دست می‌یابند و می‌توانند سطوح صاف و کمی خمیده را حکاکی کنند.

هنگامی که نیاز به مهر زدن داغ دارید، قالب‌ها را برای تغییرات مکرر آثار هنری سفارشی کنید - تبلیغات فصلی، نسخه‌های محدود، نام تجاری رویداد - حکاکی لیزری سریع‌ترین چرخش را ارائه می‌دهد. برای تولید پایدار،{3}}تولید یک طرح واحد با حجم بالا، حکاکی شیمیایی یا حکاکی CNC روی برنج معمولاً دوام بهتر و هزینه کمتر برای هر قالب را در طول زمان فراهم می‌کند.

نقش شبیه سازی و CAE در طراحی قالب

مهم ترین مرحله ساخت قبل از برش فلز اتفاق می افتد. ابزارهای شبیه‌سازی و رایانه{1}}به کمک مهندسی (CAE) به مهندسان امکان می‌دهند تا عملکرد یک قالب را در شرایط تولید پیش‌بینی کنند - و نقص‌های طراحی را که در غیر این صورت فقط در آزمایش‌های فیزیکی گران قیمت ظاهر می‌شوند، تشخیص دهند.

برای قالب‌های سخت‌سازی پرس، نرم‌افزار شبیه‌سازی شکل‌دهی از آنالیز اجزای محدود (FEA) برای مدل‌سازی برهم‌کنش بین لایه داغ و سطوح قالب استفاده می‌کند.تحلیل کی‌سایت از آزمایش‌های قالب مجازینشان می‌دهد که چگونه شبیه‌سازی عیوب مهم - نازک شدن مواد، چروک‌شدگی، برگشت فنری و شکاف‌ها - را قبل از شروع تولید پیش‌بینی می‌کند، و به تولیدکنندگان امکان می‌دهد شکل خالی، ترسیم مهره‌ها و پارامترهای پردازش را به صورت دیجیتالی بهینه کنند. شبیه‌سازی حرارتی جریان گرما را از طریق کانال‌های خنک‌کننده نقشه‌برداری می‌کند و نقاط داغی را شناسایی می‌کند که ریزساختارهای ناسازگار و ضعیفی را در قسمت مهر شده ایجاد می‌کنند.

این آزمایش‌های مجازی تأثیر تجاری قابل اندازه‌گیری را ارائه می‌کنند. معیارهای صنعت ذکر شده توسط Keysight نشان دهنده کاهش تا 35 درصد در زمان آزمایشی-تا-تولید در کنار کاهش قابل توجه نرخ ضایعات است. برای خریداران، این به طور مستقیم به زمان‌بندی کوتاه‌تر راه‌اندازی و تغییرات مهندسی کمتر پس از تحویل قالب ترجمه می‌شود. تولیدکننده‌ای که روی شکل‌دهی شبیه‌سازی و FEA حرارتی سرمایه‌گذاری می‌کند، می‌تواند طرح‌های قالب معتبر - را نه فقط هندسه ماشین‌کاری شده، بلکه اطمینان فرآیند اثبات‌شده ارائه کند.

هنگام ارزیابی تامین‌کنندگان، بپرسید که آیا شبیه‌سازی‌های شکل‌دهی را در خانه اجرا می‌کنند یا آنها را برون سپاری می‌کنند. برای مشاهده پیش بینی های نازک شدن و نقشه های حرارتی از پروژه های قبلی بخواهید. سازنده‌ای که می‌تواند خروجی شبیه‌سازی را قبل از برش فولاد به شما نشان دهد، سطح متفاوتی از عمق مهندسی را نسبت به تولیدکننده‌ای که صرفاً به تجربه و تکرارهای آزمایش فیزیکی متکی است، نشان می‌دهد. این شکاف قابلیت اغلب تفاوت قیمت بین قیمت‌ها - را توضیح می‌دهد و مهمتر از آن، تفاوت عملکرد بین قالب‌های تحویلی را پیش‌بینی می‌کند.

ماشینکاری دقیق هندسه تولید می کند. شبیه سازی عملکرد را تایید می کند. اما هیچکدام تعیین نمی کنند که قالب چگونه در ده ها هزار چرخه تولید دوام خواهد آورد. این دوام طولانی مدت بستگی به این دارد که بعد از ماشین کاری چه اتفاقی می افتد: عملیات حرارتی و پوشش های سطحی که قالب را سخت می کند و از آن در برابر خستگی حرارتی و سایش محافظت می کند.

عملیات حرارتی و پوشش هایی که عملکرد قالب را افزایش می دهند

یک قالب را می توان تا هندسه کامل ماشین کاری کرد و اگر سختی حجیم، ریزساختار و حفاظت سطح آن برای محیط عملیاتی مهندسی نشده باشد، باز هم پیش از موعد از کار می افتد. عملیات حرارتی قالب و پوشش دهی داغ دو فرآیند{1} پس از ماشینکاری هستند که تعیین می کنند آیا ابزار شما در عرض چند هفته از ده ها هزار چرخه یا ترک دوام می آورد یا خیر. اکثر وب‌سایت‌های تأمین‌کننده این مراحل را در عبور از - «حرارت‌کاری‌شده و پوشش‌دهی شده» - ذکر می‌کنند، بدون اینکه توضیح دهند که این کلمات واقعاً چه معنایی برای اقتصاد تولید شما دارند. این شکاف ارزش بسته شدن را دارد.

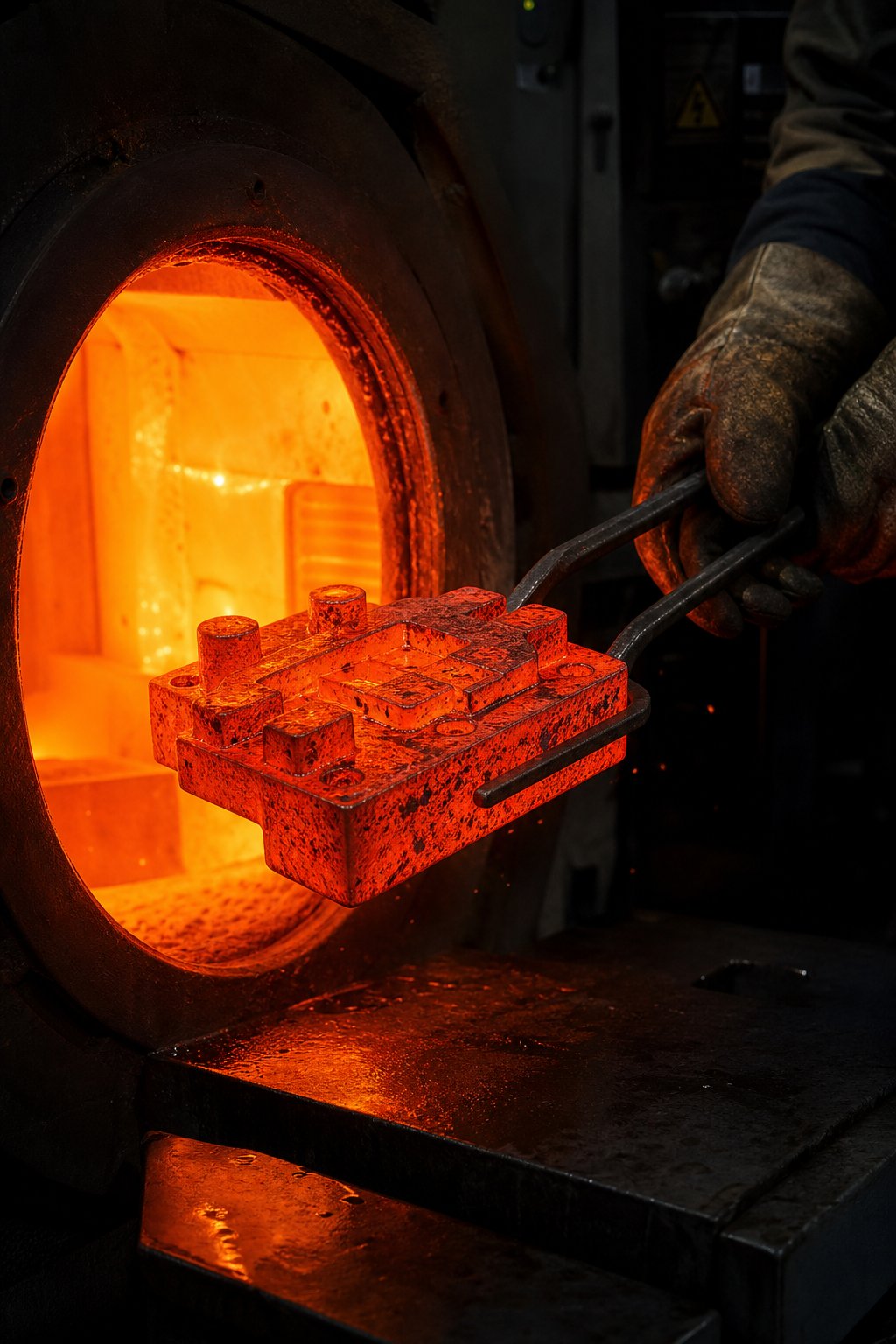

چگونه عملیات حرارتی سختی و عمر خستگی را کنترل می کند

عملیات حرارتی فولاد ابزار خام را به قالبی سخت شده و مقاوم در برابر خستگی تبدیل می کند که قادر به تحمل چرخه حرارتی شدید است. این فرآیند شامل گرمایش کنترل شده تا دمای آستنیته، خاموش کردن (معمولاً در کوره های خلاء برای جلوگیری از اکسیداسیون و اعوجاج) و یک یا چند چرخه تمپر برای متعادل کردن سختی در برابر چقرمگی است. با توجه بهمشخصات فنی پائولوفولاد ابزار H13 معمولاً تا 44{2}}46 HRC برای کاربردهای گرم- عملیات حرارتی می‌شود، اگرچه بسته به استفاده نهایی، محدوده قابل دستیابی بین 40-52 HRC است. این محدوده اهمیت دارد - قالبی که به شدت سخت شده است، در اثر شوک حرارتی شکننده می شود و ترک می خورد، در حالی که یک قالب خیلی نرم در تماس ساینده با قطعات فولادی داغ به سرعت سایش می یابد.

چرا مهم است که سازنده عملیات حرارتی را در خانه- در مقابل برون سپاری آن انجام دهد؟ سه دلیل:

• کنترل فرآیند- کوره‌های خلاء در خانه امکان مدیریت دقیق نرخ گرمایش، زمان خیساندن، فشار خاموش کردن، و دماهای گرمایش را فراهم می‌کنند. حتی انحرافات کوچک - چند درجه از هدف، خاموشی که چند ثانیه خیلی کوتاه است - تفاوت های قابل اندازه گیری در یکنواختی سختی و توزیع تنش پسماند ایجاد می کند.
• زمان چرخش- ارسال بلوک‌های قالب به یک دستگاه حرارتی خارجی، روزها یا هفته‌ها به زمان تحویل اضافه می‌کند، به علاوه خطر حمل و نقل برای ابزارهای سنگین. قابلیت داخلی{2}}زمان بندی را فشرده می کند و به همان تیم مهندسی اجازه می دهد تا پارامترها را بر اساس هندسه قالب خاص تنظیم کند.
• پالایش تکراری- هنگامی که آزمایش مشکل سختی را نشان می‌دهد یا ترک خستگی حرارتی در حین اعتبارسنجی ایجاد می‌شود،-درمان عملیات حرارتی در خانه، سریع-سفت شدن یا سخت شدن مجدد- را بدون تأخیر لجستیکی امکان‌پذیر می‌کند.

از طریق سخت شدن (همچنین سخت شدن خنثی نامیده می شود) در کوره های خلاء مقاومت سایش و ضربه مورد نیاز برای قالب ها را فراهم می کند که باید در برابر ضربات مکرر در طول مهر زنی فلز مقاومت کنند. همانطور که پائولو خاطرنشان می کند، کوره های خاموش کننده 20 میله ای آنها قالب های بیش از 6000 پوند را در خود جای می دهند - که نشان دهنده مقیاس تجهیزات مورد نیاز برای تولید قالب های داغ داغ است. تولیدکننده‌ای که کوره‌های کوچک‌تر یا کم‌توان‌تر را راه‌اندازی می‌کند ممکن است برای دستیابی به سختی یکنواخت در میان بلوک‌های قالب بزرگ تلاش کند، و لکه‌های نرمی را ایجاد کند که به‌طور ناهموار ساییده می‌شوند.

پوشش های قالب پیشرفته برای کاهش اصطکاک و سایش

عملیات حرارتی خواص مکانیکی عمده را تعیین می کند. پوشش‌های سطحی یک لایه محافظ نهایی اضافه می‌کنند که به اصطکاک، سایش چسب و حمله شیمیایی در سطح قالب - دقیقاً از جایی که تخریب شروع می‌شود، رسیدگی می‌کند. برای قالب های سخت کننده پرس که با فولاد بور روکش شده با آلومینیوم{3}}در تماس هستند، پوشش قالب برای مقاومت در برابر سایش اختیاری نیست. این تفاوت بین عمر قالب قابل قبول و خرابی زودرس ناشی از انتقال مواد و گال شدن است.

چهار خانواده پوشش بر کاربردهای قالب داغ مهر زنی غالب هستند:

• CrN (نیترید کروم)- روکش PVD به خوبی تثبیت شده با چسبندگی خوب، سختی متوسط ​​و مقاومت در برابر خوردگی عالی. تحقیق منتشر شده درتحقیقات مواد اکسپرسدریافتند که پوشش‌های CrN رسوب‌شده توسط Arc{0}}PVD ضریب اصطکاک کمتری نسبت به AlCrN نشان می‌دهند، همراه با مقاومت در برابر خوردگی برتر که به مورفولوژی سطح یکنواخت و عدم وجود حفره نسبت داده می‌شود. CrN در دماهای عملیاتی متوسط ​​به خوبی کار می کند و عملکرد قابل اعتمادی را در قالب هایی که حمله شیمیایی نگرانی اصلی است ارائه می دهد.
• AlCrN (آلومینیوم کروم نیترید)- تکامل CrN که از آلومینیوم برای بهبود مقاومت در برابر اکسیداسیون در دماهای بالا استفاده می‌کند. همان مطالعه تأیید کرد که AlCrN مقاومت سایشی بهتری نسبت به CrN نشان می‌دهد، و آن را به گزینه قوی‌تری برای کاربردهای{2}در دمای بالا تبدیل می‌کند که در آن تماس ساینده بر خوردگی غالب است. تحقیق در موردپوشش های ریخته گری آلومینیومیعملکرد AlCrN را بیشتر تایید می‌کند و نشان می‌دهد که عملکرد آن به طور قابل‌توجهی از H13 بدون پوشش در مقاومت در برابر چسبندگی و فرسایش مواد تحت چرخه حرارتی تهاجمی بهتر است.
• TiAlN (نیترید آلومینیوم تیتانیوم)- روکشی با عملکرد بالا- که برای سخت‌ترین محیط‌های حرارتی مناسب است. کاربردهای مهر زنی گرم پوشش TiAlN از محتوای آلومینیوم بهره می برند که یک لایه اکسید محافظ را در دماهای بالا تشکیل می دهد، که به عنوان یک مانع حرارتی عمل می کند و انتقال حرارت را به بستر قالب کاهش می دهد. مطالعات روی پین های هسته ریخته گری دایکست نشان می دهد که پوشش های TiAlN در مقایسه با فولاد ابزار بدون پوشش عمر مفید را به طور قابل توجهی افزایش می دهند، به ویژه هنگامی که در یک فرآیند دوبلکس روی یک بستر نیترید اعمال می شود.
• تیمارهای نیتریدینگ (نیتریدینگ گاز و نیتروکربورسازی فریتی)- بر خلاف پوشش‌های PVD که یک لایه نازک را روی سطح می‌گذارند، یک قالب مهر زنی تصفیه نیتروژن مستقیماً در زیرلایه فولادی پخش می‌شود. با توجه به مستندات فرآیند پائولو، نیتریدینگ گاز در دماهای نسبتاً پایین (حدود 1000 درجه فارنهایت) انجام می شود که به بلوک های ابزار اجازه می دهد در حالت فریتی خود باقی بمانند و از اعوجاج جلوگیری می کنند. نیتروکربورسازی فریتی (FNC) یک لایه بیرونی سرامیکی ایجاد می‌کند که مقاومت در برابر سایش و خوردگی را بدون تغییر ابعاد - ایجاد می‌کند و آن را به عنوان آخرین مرحله در ابزار نهایی پس از سخت شدن و ماشین‌کاری ایده‌آل می‌کند.

تطبیق پوشش با دمای عملیاتی و بستر

پیچیده به نظر می رسد؟ هنگامی که منطق انتخاب را درک کنید، ساده می شود. انتخاب پوشش به سه متغیر متقابل بستگی دارد: دمای کار قالب، مواد زیرلایه در حال مهر و موم شدن، و مکانیسم سایش غالب در فرآیند شما.

برای قالب‌های سخت‌کننده پرس که با فولاد بور روکش‌شده با Al{0}Si کار می‌کنند، تهدیدات اولیه سایش چسب (انتقال آلومینیوم به سطوح قالب) و خستگی حرارتی است. پوشش‌ها نیاز به مقاومت در برابر اکسیداسیون در دمای بالا و میل ترکیبی کم به آلومینیوم - دارند که AlCrN و TiAlN را قوی‌ترین گزینه‌ها می‌کند. تحقیقات ریخته گری دایکستینگ نشان می دهد که پوشش ها به ضریب اصطکاک زیر 0.40 و نرخ سایش در 10 دست می یابند.^-8میلی متر³N^-1m^-1محدوده یا کمتر باعث کاهش قابل توجه چسبندگی مواد در طول تماس با آلومینیوم می شود.

برای قالب‌های فویل‌کوب تزئینی که در دمای زیر 200 درجه سانتیگراد کار می‌کنند، پوشش‌های تهاجمی غیرضروری هستند و حتی ممکن است مضر باشند - برخی از پوشش‌های PVD هدایت حرارتی سطح قالب را تغییر می‌دهند و توزیع یکنواخت حرارتی را که قالب‌های برنجی و مسی برای انتقال ثابت فویل به آن متکی هستند، مختل می‌کنند. روش‌های نیتریدینگ یا سخت‌کاری سطحی سبک معمولاً برای قالب‌های تزئینی کافی هستند، و بدون تغییر رفتار حرارتی، مقاومت در برابر سایش را افزایش می‌دهند.

جدول زیر گزینه های پوشش را در بین پارامترهایی که هنگام انتخاب درمان سطح مناسب برای کاربرد قالب شما اهمیت دارند، مقایسه می کند:

سازنده ای که این گزینه ها را از نظر حالت خرابی خاص شما مورد بحث قرار می دهد - چسبندگی، ساییدگی، خستگی حرارتی، یا خوردگی - سطح شایستگی اساساً متفاوتی را نسبت به تولید کننده ای که یک پوشش استاندارد برای هر قالب بدون توجه به کاربرد اعمال می کند، نشان می دهد. بپرسید چه پوششی را توصیه می کنند، سپس بپرسید چرا. استدلال پشت پاسخ به شما می گوید که آیا تخصص فرآیند آنها از سرمایه گذاری شما در ده ها هزار چرخه تولید محافظت می کند یا خیر.

عملیات حرارتی بدن قالب را سفت می کند. پوشش ها از سطح کار محافظت می کنند. اما هیچکدام به چالش مدیریت حرارتی که در نهایت زمان چرخه و کیفیت قطعه را کنترل می‌کند، - چگونگی جریان گرما از طریق قالب در طول هر ضربه و سرعت استخراج آن قبل از شروع ضربه بعدی را بررسی نمی‌کند.

طراحی کانال خنک کننده و استراتژی های مدیریت حرارتی

هر چرخه مهر زنی داغ مسابقه ای با گرما است. در سخت شدن پرس، قالب باید انرژی حرارتی کافی را از یک فضای خالی 900-درجهی برای دستیابی به تبدیل کامل مارتنزیت - استخراج کند و باید این کار را به طور یکنواخت در هر سانتی متر مربع از سطح قطعه انجام دهد. در مهر زنی فویل تزئینی، قالب باید دمای ثابتی را حفظ کند تا چسبندگی فویل و وضوح تصویر از اولین برداشت تا ده{7}}هزارم یکسان باقی بماند. در هر دو مورد، طراحی مدیریت حرارتی قالب متغیر پنهانی است که ابزار مولد را از ابزار مشکل ساز جدا می کند. با این حال، این یکی از موضوعاتی است که کمترین بحث را در میان خریداران ارزیابی می کنند.

خنک کننده منسجم در مقابل کانال های مته معمولی

ابزار قالب معمولی کانال خنک‌کننده متکی بر گذرگاه‌های مستقیم حفر شده با تفنگ است که از طریق بلوک قالب حفر شده است. این روش ساده و مقرون به صرفه است-مقرون به صرفه - یک دستگاه مته کانال ها را در زوایای ثابت و تقاطع ایجاد می کند و آب یا روغن در طول تولید از طریق آنها جریان می یابد. مشکل؟ حفاری مستقیم-نمی‌تواند خطوط یک سطح قالب پیچیده را دنبال کند. در هندسه‌های منحنی یا عمیق-قسمتی از قالب نزدیک به یک کانال خنک‌کننده قرار می‌گیرند در حالی که برخی دیگر دورتر قرار دارند. این تغییر فاصله، نقاط داغی را که در آن سرمایش کافی نیست و نقاط سردی را که بیش از حد است، استخراج می‌کند -.

تحقیقات منتشر شده توسط دانشگاه کشور باسک این محدودیت را مستقیماً تأیید می کند. مطالعه آنها بر روی کانال های خنک کننده ساخته شده با مواد افزودنی نشان داد که کانال های متعارف حفاری "اغلب به یک انتقال حرارت غیر یکنواخت می رسند" که "ممکن است منجر به زمان چرخه طولانی تر، خنک سازی نابرابر و تاب خوردن شود." محدودیت‌های هندسه حفاری، آنچه را که طراحان می‌توانند به دست آورند، محدود می‌کند، صرف نظر از اینکه چقدر شبیه‌سازی برای بهینه‌سازی مکان کانال سرمایه‌گذاری می‌کنند.

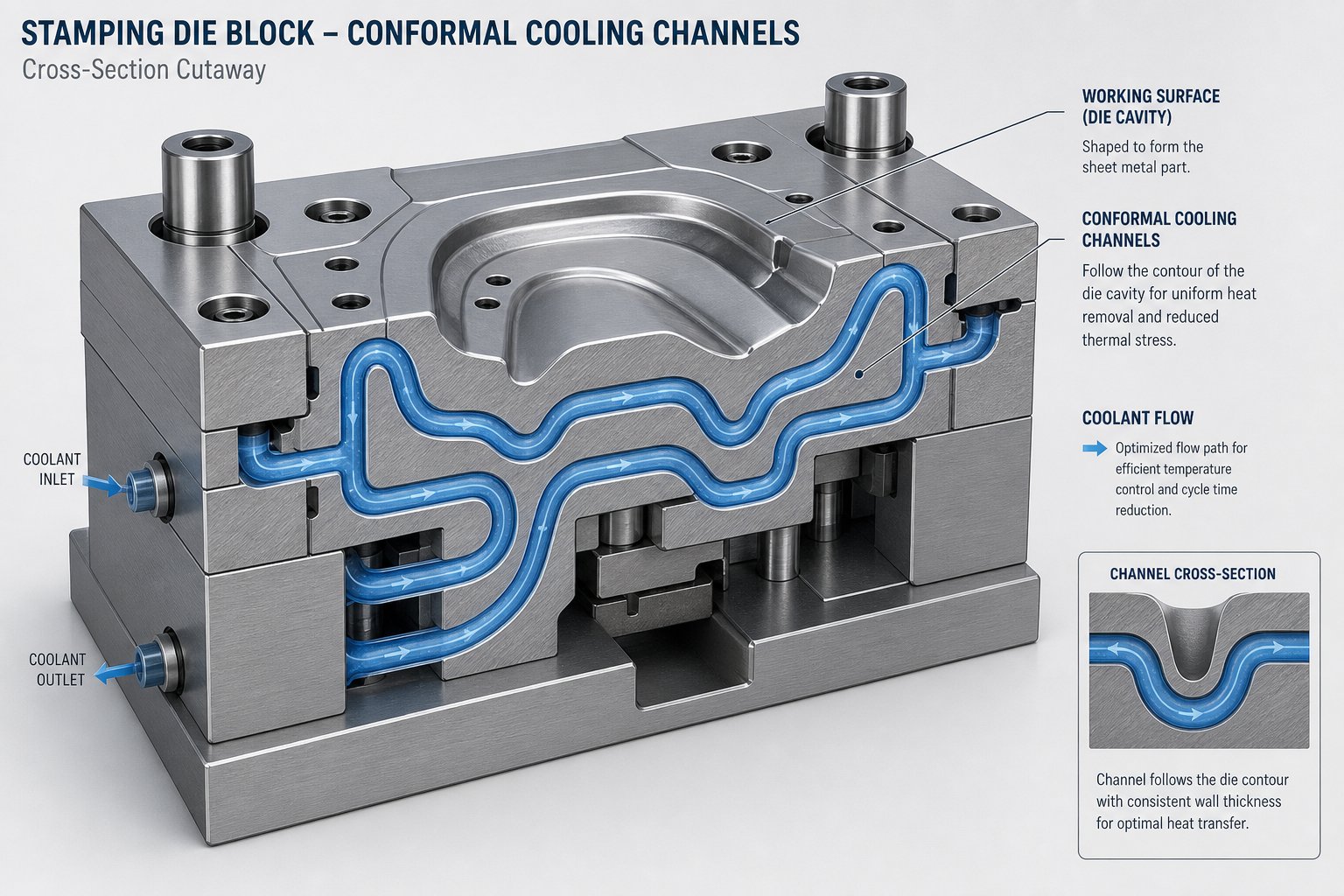

یک قالب خنک کننده گرم مهر زنی منسجم با مسیریابی کانال هایی که کانتور سطح قالب را در فاصله ثابتی دنبال می کنند، این مشکل را حل می کند. تصور کنید که گذرگاه خنک‌کننده شکل قسمت مهر شده - را منعکس می‌کند و ضخامت دیواره بین مایع خنک‌کننده و سطح قالب را در همه جا حفظ می‌کند. نتیجه، استخراج گرمای یکنواخت‌تر به‌طور چشمگیری است. همان تیم تحقیقاتی نشان داد که کانال‌های منسجم ساخته شده با مواد افزودنی تا شش برابر سریع‌تر از کانال‌های حفاری معمولی در مطالعات مقایسه‌ای خنک می‌شوند و شبیه‌سازی‌های حرارتی توزیع دمایی همگن‌تری را در سطح قالب نشان می‌دهند.

کانال های منسجم چگونه ساخته می شوند؟ دو رویکرد اولیه وجود دارد. تولید افزودنی - شامل ذوب لیزری انتخابی (SLM) و رسوب لیزری فلزات (LMD) - هندسه های داخلی پیچیده ای را لایه به لایه و تقریباً بدون محدودیت هندسی ایجاد می کند. مطالعه دانشگاه کشور باسک از LMD برای بستن شیارهای ماشینکاری شده با فولاد ابزار AISI H13 استفاده کرد و کانال هایی با حداقل قطر تا 3 میلی متر و حداقل ضخامت دیواره 2 میلی متر ایجاد کرد. جایگزین، تولید لایه لایه است، که در آن صفحات برش جداگانه با ویژگی های کانال روی هم چیده شده و به هم متصل می شوند. این روش برای هندسه‌های ساده‌تر مناسب است، اما فاقد قابلیت شکل آزاد فرآیندهای افزودنی مبتنی بر پودر است.

مبادله-هزینه است. خنک سازی منسجم پیچیدگی و هزینه تولید قابل توجهی را در مقایسه با حفاری معمولی اضافه می کند. برای-برنامه‌های خودرویی با حجم بالا که در آنها صرفه‌جویی در زمان چرخه بیش از میلیون‌ها قطعه می‌شود، سرمایه‌گذاری به سرعت بازپرداخت می‌شود. برای کاربردهای با حجم کمتر، کانال‌های متعارف حفاری شده با قرارگیری بهینه ممکن است عملکرد قابل قبولی را با کسری از هزینه ابزار ارائه دهند.

چگونه یکنواختی خنک کننده بر کیفیت قطعه تأثیر می گذارد

چرا خنک کننده یکنواخت اینقدر اهمیت دارد؟ در سخت کاری پرس، پاسخ ریزساختار است. ورقه فولادی بور باید با حداقل سرعت 27 درجه سانتیگراد در ثانیه در کل قسمت خنک شود تا آستنیت به مارتنزیت تبدیل شود. اگر هر ناحیه ای خیلی آهسته سرد شود - زیرا دور از کانال خنک کننده قرار دارد یا به دلیل اینکه دمای سطح قالب به بالای 200 درجه سانتیگراد - رسیده است، آن ناحیه به جای مارتنزیت بینیت یا فریت تولید می کند. نتیجه لکه های نرم موضعی با کاهش استحکام است که به طور بالقوه قابلیت ضربه را در جزء سازه تمام شده به خطر می اندازد.

شبیه سازی حرارتی ازمطالعه MDPI در مورد سرمایش منسجماین را به وضوح نشان دهید. هنگامی که یک قطعه داغ در دمای 900 درجه سانتیگراد با یک قالب با کانال‌های منسجم تماس می‌گیرد، توزیع دما پس از خاموش کردن به طور قابل‌توجهی یکنواخت‌تر از کانال‌های حفاری مستقیم است. دمای پیک پایین‌تر در همان مرحله به دست می‌آید که به معنای نرخ خنک‌سازی موثر بالاتر است. این یکنواختی مستقیماً به خواص مکانیکی ثابت در سراسر قسمت مهر شده تبدیل می‌شود - بدون مناطق ضعیف، بدون شیب سختی غیرقابل پیش‌بینی.

برای مهر زنی فویل تزئینی، پایه ها بصری هستند تا ساختاری، اما به همان اندازه خواستار هستند. ناهماهنگی دما در سرتاسر صفحه قالب باعث می‌شود که فویل ناهموار آزاد شود - برخی از نواحی به شدت به هم متصل می‌شوند (ایجاد ظاهری مات یا بیش از-چسبیده) در حالی که برخی دیگر به طور ناقص منتقل می‌شوند (باعث ایجاد شکاف یا لبه‌های ناهموار). در بسته‌بندی‌های لوکس که هر اثری باید از نظر بصری یکسان باشد، حتی یک گرادیان دما دو- یا سه-درجه می‌تواند عیب‌های قابل مشاهده‌ای ایجاد کند که نیاز به اسقاط کالاهای نهایی دارد.

در هر دو دنیا، توانایی سازنده در طراحی، شبیه سازی و اجرای سیستم های خنک کننده با عملکرد حرارتی یکنواخت، پیش بینی کننده مستقیم ثبات کیفیت قطعه در تولید است.

سریع-تغییر سیستم قالب و کارایی تولید

مدیریت حرارتی فقط مربوط به اتفاقاتی نیست که در حین ضربه زدن مهر و موم اتفاق می افتد. همچنین بر آنچه بین دوره های تولید اتفاق می افتد تأثیر می گذارد. هر دقیقه خاموش ماندن پرس در حین تعویض قالب، یک دقیقه درآمد از دست رفته است - و در محیط‌های-بالا که قالب‌ها مرتباً تغییر می‌کنند، زمان تعویض می‌تواند درصد شگفت‌انگیزی از ساعت‌های تولید موجود را مصرف کند.

با توجه بهتحلیل فابریکاتور از تغییر قالب سریع، تعویض قالب واقعی ممکن است کمتر از 10 درصد از کل زمان تغییر را نشان دهد. بقیه شامل تنظیمات، رشته بندی مواد، هم ترازی و اعتبار سنجی است. یک سیستم قالب مهر زنی سریع با استاندارد کردن رابط‌های نصب قالب - با استفاده از گیره مغناطیسی، سیستم‌های گیره سریع هیدرولیک-یا صفحات فرعی دقیق-که تراز دستی و دنباله‌های گشتاور را حذف می‌کنند، این مشکل را برطرف می‌کند.

مخصوصاً برای برنامه‌های چاپ داغ، قابلیت تغییر سریع-مستقیماً با مدیریت حرارتی در تعامل است. هنگامی که یک قالب جدا می شود و یک قالب جدید نصب می شود، مدار خنک کننده باید جدا شده و دوباره وصل شود. اتصالات اتصال سریع در خطوط مایع خنک‌کننده این مرحله را از چند دقیقه کار آچار به چند ثانیه اتصال فشار- کاهش می‌دهد. موقعیت‌های استاندارد منیفولد خنک‌کننده به این معنی است که سیستم حرارتی قالب جدید بدون لوله‌کشی سفارشی برای هر ابزار فوراً عملیاتی می‌شود.

گیره قالب مغناطیسی با حذف همه بست های مکانیکی از رابط قالب-به-این کار را بیشتر می کند. قالب در جای خود قرار می گیرد، آهنرباها انرژی می گیرند، و ابزار محکم می شود - بدون پیچ و مهره، بدون شکاف T-، بدون آچار گشتاور. این سیستم‌ها همراه با بالابرهای قالب، میزهای غلتکی، و{6}}گاری‌های ابزار از پیش مرحله‌بندی شده، می‌توانند زمان تغییر داخلی را از ساعت‌ها به دقیقه‌های تک رقمی کاهش دهند. این فشرده سازی زمان از کار افتادگی به طور مستقیم ساعات تولید موجود و توان کل را بدون افزودن ظرفیت پرس افزایش می دهد.

هنگام ارزیابی یک سازنده، بپرسید که آیا طرح‌های قالب او زیرساخت‌های-تغییر سریع را در خود جای می‌دهند. یک قالب مهندسی شده برای تغییر سریع - با ویژگی‌های نصب استاندارد، درگاه‌های خنک‌کننده اتصال سریع{{3} یکپارچه، و سازگاری با گیره مغناطیسی یا هیدرولیک - ارزشی فراتر از عملکرد مهر زنی آن ارائه می‌کند. با به حداقل رساندن شکاف های غیرمولد بین آنها، هزینه کل هر تولید را کاهش می دهد.

در اینجا ملاحظات کلیدی طراحی مدیریت حرارتی که باید با هر تامین کننده قالب احتمالی مطرح کنید آمده است:

• فاصله کانال های خنک کننده تا سطح کار قالب چقدر است و این فاصله در سراسر هندسه قطعه چقدر یکنواخت است؟
• آیا کانال های خنک کننده منسجم برای حجم تولید و پیچیدگی هندسی این قطعه امکان پذیر و قابل توجیه هستند؟
• در شبیه سازی حرارتی چه میزان جریان مایع خنک کننده و دمای ورودی در نظر گرفته شده است؟
• وقتی چندین کانال به صورت موازی کار می کنند تعادل مدار خنک کننده چگونه حفظ می شود؟
• سازنده چه نتایج شبیه‌سازی حرارتی (نقشه‌های دما، پیش‌بینی نرخ سرمایش) را می‌تواند قبل از شروع ساخت قالب ارائه دهد؟
• آیا طراحی قالب شامل اتصالات سریع{{0}اتصال مایع خنک‌کننده و رابط‌های نصب استاندارد برای تعویض سریع است؟
• سازنده چگونه عملکرد خنک‌سازی را در طول آزمایش قالب - ترموکوپل‌های تعبیه‌شده، تصویربرداری مادون قرمز، یا حسگرهای جریان تأیید می‌کند؟
• دمای سطح قالب مورد انتظار پس از رسیدن به حالت پایدار حرارتی در طول تولید مداوم چقدر است؟

سازنده‌ای که می‌تواند این سؤالات را با پاسخ‌های خاص{0}}شبیه‌سازی پاسخ دهد، نوعی عمق مهندسی را نشان می‌دهد که از بروز مشکلات حرارتی ماه‌ها پس از تولید جلوگیری می‌کند. طراحی خنک کننده پس از ساخته شدن قالب نامرئی است - شما نمی توانید آن را به صورت بصری بررسی کنید یا آن را بدون بازسازی اساسی تعمیر کنید. انجام صحیح آن در بار اول کاملاً به انتخاب تامین کننده ای بستگی دارد که قابلیت های مدیریت حرارتی آن با خواسته های برنامه شما مطابقت داشته باشد.

عملکرد حرارتی، انتخاب مواد، دقت ماشین‌کاری، عملیات حرارتی، و پوشش‌ها - همه ورودی‌های مهندسی هستند که در طول ساخت قالب کنترل می‌شوند. اما چگونه می‌توان همه این عوامل را هنگام مقایسه تامین‌کنندگان با هم وزن کرد؟ گام بعدی ایجاد یک چارچوب ارزیابی ساختاریافته است که به شما کمک می کند عمق تولید واقعی را از ادعاهای بازاریابی سطح{2}}سطح تشخیص دهید.

چگونه می توان یک سازنده قالب های داغ مهر زنی را ارزیابی کرد

شما دیده اید که چگونه انتخاب مواد، روش های ماشینکاری، عملیات حرارتی، پوشش ها و طراحی خنک کننده هر کدام به عملکرد قالب کمک می کنند. چالش در حال حاضر عملی است: وقتی سه پیشنهاد از سه تامین کننده مختلف روی میز خود دارید، چگونه تعیین می کنید که کدام یک واقعا ابزاری را ارائه می دهد که سال ها به جای ماه ها کار می کند؟ یک چارچوب ارزیابی تامین‌کننده قالب‌بندی ساختاریافته، احساس غرض را با شواهد - جایگزین می‌کند و از شما در برابر اشتباه پرهزینه بهینه‌سازی برای کمترین قیمت خرید محافظت می‌کند.

قابلیت های فنی که عمق تولید را نشان می دهد

هر سازنده قالب داغ دارای تجهیزات یکسانی نیست یا مراحل فرآیند یکسانی را کنترل می کند. تفاوت بین تولیدکننده‌ای که ماشین‌ها، عملیات حرارتی، پوشش‌دهی و اعتبارسنجی زیر یک سقف را انجام می‌دهد با تولیدی که سه مرحله از این چهار مرحله را برون‌سپاری می‌کند، در زمان تولید، کنترل کیفیت و مسئولیت‌پذیری زمانی که مشکلی پیش می‌آید بسیار زیاد است -.

هنگامی که در یک مرکز قدم می زنید (یا لیست قابلیت ها را از راه دور مرور می کنید)، به دنبال این شاخص های عمق واقعی باشید:

• ماشینکاری چند محوره CNC- قابلیت پنج-محور اجازه می‌دهد که حفره‌های قالب پیچیده در یک راه‌اندازی بریده شوند و پشته تحمل تجمعی را کاهش دهد-. بپرسید که مراکز ماشینکاری اولیه آنها چند محور را پشتیبانی می کند و اینکه آیا فولاد سخت شده با ماشین را در خانه-تمام می کند یا خیر.
• EDM داخلی-(سیم و سینک)- داشتن تجهیزات EDM به این معنی است که سازنده می‌تواند-ویژگی‌های شعاع فشرده و جزئیات دقیق را بدون برون‌سپاری تولید کند. فروشگاه‌هایی که EDM را به کار می‌فرستند، در هر چرخه تجدیدنظر، روزها را از دست می‌دهند.
• عملیات حرارتی در خانه-- کوره های خلاء در سایت-کنترل دقیق سختی و چرخش سریع را امکان پذیر می کنند. همانطور که قبلاً بحث شد، حتی انحرافات کوچک در زمان خاموش کردن یا دمای تلطیف، عمر خستگی قالب را تحت تأثیر قرار می دهد. قابلیت داخل{4}}به این معنی است که تیم مهندسی یکسان ماشین‌کاری و متالورژی را کنترل می‌کند.
• کاربرد پوشش یا مشارکت های ایجاد شده برای پوشش- چه پوشش‌های PVD (AlCrN، TiAlN) یا عملیات انتشار (نیتریدینگ)، بررسی کنید که سازنده انتخاب پوشش را به‌جای تلقی کردن آن به‌عنوان یک فکر بعدی در فرآیند طراحی خود ادغام می‌کند.
• CAE و ابزارهای شبیه سازی- شبیه‌سازی شکل‌دهی، FEA حرارتی و پیش‌بینی نازک شدن خالی، سازندگان مهندسی- را از کارگاه‌هایی که به سادگی فلز را برای چاپ برش می‌دهند متمایز می‌کند. بخواهید خروجی های شبیه سازی پروژه های قبلی را ببینید.
• بازخورد DFM (طراحی برای قابلیت ساخت).- یک تامین کننده توانا فقط نقشه شما را نقل قول نمی کند. آنها آن را به طور سازنده به چالش می کشند - و پیشنهاد می کنند تغییرات زاویه پیش نویس، بهینه سازی کانال خنک کننده، یا جایگزین های موادی که عملکرد را بهبود می بخشد یا هزینه را کاهش می دهد. راهنمای صنعت در مورد انتخاب سازنده تأیید می کند که پشتیبانی مهندسی و قابلیت بهینه سازی طراحی باید به شدت در کنار ظرفیت ماشینکاری خام وزن شود.

برای خریدارانی که گزینه‌های تولیدکننده قالب‌های داغ سفارشی را بررسی می‌کنند که هم کاربردهای مهر زنی داغ و هم کاربردهای گسترده‌تر را در بر می‌گیرد، تامین‌کنندگانی مانندبخش مهر زنی YICHENیک نقطه مرجع مفید ارائه می دهد - دامنه آنها شامل راه حل های قالب سفارشی مهر زنی در سراسر مهر زنی داغ، مهر زنی قالب و فلز مهندسی شده-ابزار شکل دهی می شود و به خریداران یک نقطه ورودی واحد برای ارزیابی در برابر این چک لیست قابلیت می دهد نه اینکه چندین فروشنده تخصصی را کنار هم قرار دهند.

گواهینامه های کیفیت و استانداردهای صنعت برای تأیید

قابلیت ها به شما می گویند که یک سازنده چه کاری می تواند انجام دهد. گواهینامه ها به شما می گویند که آیا آنها این کار را به طور مداوم تحت یک سیستم مستند و قابل ممیزی انجام می دهند یا خیر. دو گواهینامه در ارزیابی تامین کننده قالب مهر زنی بیشترین اهمیت را دارد:

ISO 9001سیستم مدیریت کیفیت پایه قابل اجرا برای هر سازمان تولیدی است. این تضمین می‌کند که رویه‌های مستند، ممیزی‌های داخلی، فرآیندهای اقدام اصلاحی و چرخه‌های بررسی مدیریت وجود داشته باشد. اگر یک تامین کننده قالب فاقد ISO 9001 باشد، هیچ تایید خارجی وجود ندارد که سیستم کیفیت آنها ساختاریافته یا قابل تکرار باشد.

IATF 16949یک برنامه افزودنی خاص برای خودرو است که بر اساس ISO 9001 با الزامات اضافی برای ایمنی محصول، مدیریت تامین کننده، تجزیه و تحلیل ریسک وابزارهای اصلی AIAG- PPAP، FMEA، MSA، SPC، و برنامه های کنترل. اگر قالب شما یک زنجیره تامین خودرو را تغذیه می کند، IATF 16949 خوب نیست-به-داشته شود. معمولاً یک نیاز مشتری است. گواهی تأیید می‌کند که سازنده داده‌های تولید مستند را نگهداری می‌کند، ممیزی‌های فرآیند تولید را انجام می‌دهد و الزامات خاص مشتری- را در سیستم کیفیت خود ادغام می‌کند.

فراتر از گواهینامه ها، تأیید کنید:

• گواهی مواد و قابلیت ردیابی- آیا تأمین‌کننده می‌تواند گواهی‌های آسیاب را برای هر بلوک قالب، تأیید ترکیب و مقدار حرارت ارائه دهد؟ قابلیت ردیابی کامل از مواد خام تا قالب نهایی، یک روش استاندارد برای تولیدکنندگان جدی و یک انتظار در صنایع تحت نظارت است.
• گزارش های بازرسی ابعادی- گزارش‌های CMM (ماشین اندازه‌گیری مختصات) که ابعاد واقعی نسبت به ابعاد اسمی را در ویژگی‌های قالب حیاتی مستند می‌کند، کنترل فرآیند را نشان می‌دهد.
• پروتکل‌های آزمایش و اعتبارسنجی- آیا سازنده قطعات نمونه را مهر می‌کند، آنها را اندازه‌گیری می‌کند و یک گزارش اعتبار سنجی قبل از ارسال ارائه می‌کند؟ یا اینکه آنها به شما مرگ می دهند و برای شما در مطبوعات خود آرزوی موفقیت می کنند؟

ثبات مالی و تصدی یک تولید کننده نیز مهم است. تأمین‌کننده‌ای که برای دهه‌ها با-روابط طولانی مدت با مشتری فعالیت می‌کرده است، به گونه‌ای که فروشگاه تازه راه‌اندازی شده نمی‌تواند - از چرخه‌های اقتصادی جان سالم به در ببرد، دانش سازمانی خود را حفظ کرده و به طور مستمر در تجهیزات و افراد سرمایه‌گذاری کند، قابل اعتماد است.

کل هزینه مالکیت در مقابل قیمت اولیه

اینجا جایی است که اکثر تصمیمات منبع یابی اشتباه می کنند. شما سه نقل قول را مقایسه می کنید، کمترین عدد را انتخاب می کنید و احساس کارآمدی می کنید. سپس واقعیت آشکار می شود: قالب ارزانتر به جای 80000، در 15000 سیکل ترک های حرارتی ایجاد می کند. نرخ‌های رد افزایش می‌یابد زیرا در طراحی خنک‌کننده هرگز به رانش ابعادی توجه نشده است. هزینه تعطیلی تعمیر و نگهداری برنامه ریزی نشده ده برابر هزینه ای است که در سفارش خرید صرفه جویی کرده اید. تجزیه و تحلیل هزینه‌های پنهان در مهر زنی فلزات تأیید می‌کند که قیمت اولیه ابزار فقط بخش قابل مشاهده - تعمیر و نگهداری مداوم است، کار مجدد ناشی از خرابی‌های کیفیت و جایگزینی زودهنگام اغلب سرمایه‌گذاری اولیه را کوچک می‌کند.

کل هزینه مالکیت، ارزیابی را مجدداً نشان می دهد. به جای اینکه بپرسید "هزینه این قالب چقدر است؟" شما می‌پرسید "این قالب برای هر قطعه قابل قبول در طول عمر مفیدش چه قیمتی برای من خواهد داشت؟" این محاسبه شامل:

• قیمت خرید قالب- شماره روی نقل قول. مهم، اما فقط یک ورودی.
• انتظار می رود قبل از دوباره کاری اساسی زندگی بمیرد- تابعی از درجه مواد، کیفیت عملیات حرارتی، انتخاب پوشش و طراحی خنک‌کننده. یک قالب با طول 100000 چرخه قبل از کار مجدد نیمی از هر چرخه هزینه دارد که یک قالب با طول مدت 50000 چرخه - حتی اگر قیمت خرید 30 درصد بیشتر باشد.
• نرخ رد منتسب به ابزار- یکنواختی ضعیف خنک‌کننده، انحراف ابعادی ناشی از سایش، یا عیوب سطحی ناشی از پوشش نامناسب، همگی ضایعات تولید می‌کنند. هر قسمت رد شده هزینه کامل مواد، انرژی و زمان پرس را به همراه دارد.
• فرکانس نگهداری و هزینه- هر چند وقت یکبار باید قالب برای پولیش مجدد، پوشش مجدد-یا تمیز کردن کانال کشیده شود؟ آیا سازنده خدمات نوسازی ارائه می دهد یا خودتان هستید؟
• تاثیر زمان چرخه- یک قالب با خنک‌کننده منسجم بهینه ممکن است در هر چرخه دو یا سه ثانیه سریع‌تر از قالبی با کانال‌های حفر شده معمولی کار کند. بیش از یک میلیون چرخه، این ثانیه ها به روزهای بازیابی ظرفیت مطبوعات تبدیل می شوند.
• خرابی ناشی از خرابی های برنامه ریزی نشده- یک ترک فاجعه بار یا یک اجکتور گیر کرده فقط هزینه تعمیر ندارد - خط تولید شما را متوقف می کند در حالی که شما برای تعمیر تلاش می کنید. انتخاب های طراحی سازنده مستقیماً بر احتمال شکست تأثیر می گذارد.

وقتی در طول عمر از قیمت-به ازای-به هزینه-به ازای-هر قسمت{{4}-تغییر می‌دهید، معیارهای ارزیابی بالا دیگر خوب{-به-به نظر نمی‌رسند و مانند نیازهای مالی به نظر می‌رسند. سازنده ای که هزینه بیشتری می گیرد زیرا از فولاد ابزار ممتاز استفاده می کند، شبیه سازی را اعمال می کند-خنک کننده منسجم بهینه شده، و تأیید می کند که با{10}آزمایش در خانه گران نیست - آنها کسی هستند که قالب آنها سال ها پس از تحویل بی سر و صدا بودجه شما را تخلیه نمی کند.

این دیدگاه مادام العمر نحوه برخورد شما را با گفتگوی منبع یابی نیز تغییر می دهد. به جای ارسال یک چاپ و درخواست قیمت، حجم تولید، اهداف چرخه زمانی، الزامات کیفیت و محدودیت‌های نگهداری را به اشتراک می‌گذارید - سپس ارزیابی کنید که راه‌حل پیشنهادی سازنده کمترین هزینه کل را در طول عمر عملیاتی کامل قالب ارائه می‌کند. این تغییر از خرید تراکنشی به مشارکت مهندسی بزرگترین پیش بینی کننده موفقیت ابزارسازی بلندمدت-است.

حتی بهترین قالب‌های-طراحی‌شده، بهترین-تولید شده نیز در نهایت پوشیده می‌شوند. نحوه پوشیدن آن، زمانی که شما مداخله می کنید و گزینه هایی برای افزایش عمر مفید آن به تصمیماتی بستگی دارد که هم در طول تولید و هم در طول تولید گرفته می شود. درک حالت‌های رایج خرابی - و استراتژی‌های تعمیر و نگهداری که از آنها جلوگیری می‌کند - آخرین قطعه از پازل ارزیابی است.

نگهداری قالب و مدیریت چرخه عمر برای هزینه های کمتر

یک مرگ یک شبه شکست نمی خورد. با افزایش‌های کوچک و قابل اندازه‌گیری - یک ترک سطحی که چرخه به چرخه عمیق‌تر می‌شود، یک الگوی سایش که به‌طور نامحسوس گسترده‌تر می‌شود تا زمانی که قطعات از حالت تحمل خارج شوند، یک کانال خنک‌کننده که از داخل خورده می‌شود در حالی که نمای بیرونی خوب به نظر می‌رسد، تخریب می‌شود. سازندگانی که این پیشرفت‌های شکست را درک می‌کنند، از همان ابتدا با آن‌ها طراحی می‌کنند. خریدارانی که آن‌ها را درک می‌کنند، زود به مشکل می‌خورند، در لحظه مناسب مداخله می‌کنند و طول عمر قالب را با ده‌ها هزار چرخه اضافی افزایش می‌دهند. نادیده گرفتن نگهداری قالب داغ تا زمانی که چیزی خراب شود، گرانترین استراتژی نگهداری است.

حالت های متداول شکست و استراتژی های پیشگیری

هر دسته از حالت‌های خرابی قالب مهر زنی به یک علت اصلی خاص بازمی‌گردد - و در بیشتر موارد، این علت اصلی به تصمیم طراحی یا ساخت ماه‌ها یا سال‌ها قبل مرتبط می‌شود. دانستن مواردی که باید مراقب باشید به شما کمک می کند تا مشکلات را قبل از اینکه فاجعه بار شوند، تشخیص دهید.

ترک حرارتی مکانیزم شکست غالب در قالب های سخت کاری پرس است. هر چرخه مهر زنی سطح قالب را در معرض گرمایش سریع (تماس با قسمت خالی داغ) و به دنبال آن خنک شدن سریع (جریان آب از طریق کانال های داخلی) قرار می دهد. این چرخه حرارتی تنش های کششی و فشاری متناوب را در سطح ایجاد می کند. در طی هزاران تکرار، میکرو-در نقاط تمرکز تنش - شعاع‌های تیز، علائم ماشینکاری یا مرزهای کانال‌های خنک‌کننده هسته ایجاد می‌شوند. الفمطالعه تجزیه و تحلیل شکست منتشر شده در Materialsدرج قالب داغ مهر زنی ستون A ترک خورده از فولاد 4Cr5Mo2V را بررسی کرد. ترک‌ها از دیواره‌های داخلی کانال‌های خنک‌کننده پس از تقریباً 50000 چرخه منشأ می‌گیرند - فقط 25 درصد از طول عمر مورد انتظار 200000-. این مطالعه نشان داد که خوردگی ناشی از تنش مکانیسم اصلی است: تنش‌های کششی پسماند ناشی از بارگذاری چرخه‌ای همراه با خوردگی اکسیداتیو در داخل کانال‌های خنک‌کننده محافظت نشده برای تسریع شروع ترک و انتشار در امتداد لایه‌های اکسیدی شکننده.

سایش ساینده در جایی ایجاد می‌شود که ماده خالی تحت فشار روی سطح قالب می‌لغزد. در قالب‌های سخت‌کننده پرس، صفحات روکش‌شده Al-Si بسیار تهاجمی هستند - روکش آلومینیوم به سطح قالب منتقل می‌شود، به‌عنوان رسوبات چسب ایجاد می‌شود، سپس به عنوان بدنه سوم ساینده عمل می‌کند که تخریب سطح را تسریع می‌کند. از نظر بصری، متوجه زبر شدن پیشرونده سطوح صیقلی شده قبلی، تجمع مواد در شعاع کششی و افزایش اصطکاک خواهید شد که به صورت خوانش تناژ بالاتر فشار یا نمره گذاری سطح روی قطعات مهر شده ظاهر می شود.

رانش ابعادی ظریف‌تر است و اغلب تا زمانی که قطعات بازرسی نمی‌شوند، شناسایی نمی‌شوند. چرخه حرارتی مکرر باعث می شود بلوک قالب هزاران بار منبسط و منقبض شود. در طول تولید طولانی، این می تواند تغییرات قابل اندازه گیری در ابعاد حفره - به ویژه در بخش های نازک-دیوار یا مناطقی با خنک کننده تهاجمی ایجاد کند که شیب های حرارتی شدید ایجاد می کند. همین تحقیق تایید می‌کند که چگالی نابجایی به تدریج در طول سرویس کوبیدن داغ افزایش می‌یابد، با رسوب کاربیدها و درشت شدن در مرزهای دانه‌ها، که چقرمگی ضربه ماده را از 325 ژول به 37 ژول در مناطق شدیداً آسیب‌دیده کاهش می‌دهد.

خوردگی کانال خنک کننده یک حالت خرابی است که به صورت نامرئی عمل می کند. یافته‌های این مطالعه قابل توجه است: بیش از 90 درصد قالب‌های شکست خورده در کاربردهای مهندسی از دیواره‌های داخلی کانال‌های آب شروع به ترک می‌کنند و سپس به سمت بیرون به سطح کار کشیده می‌شوند. هنگامی که قالب ها بدون حفاظت مناسب - حتی برای یک ماه - در حالت بیکار قرار می گیرند، رطوبت داخل گذرگاه های خنک کننده شروع به خوردگی اکسیداتیو می کند. لایه اکسیدی که تشکیل می شود سخت و شکننده است. هنگامی که قالب به تولید باز می گردد، تنش های مکانیکی این لایه را پاره می کند و محل های شروع ترک را ایجاد می کند که در طول سرویس بعدی منتشر می شود.

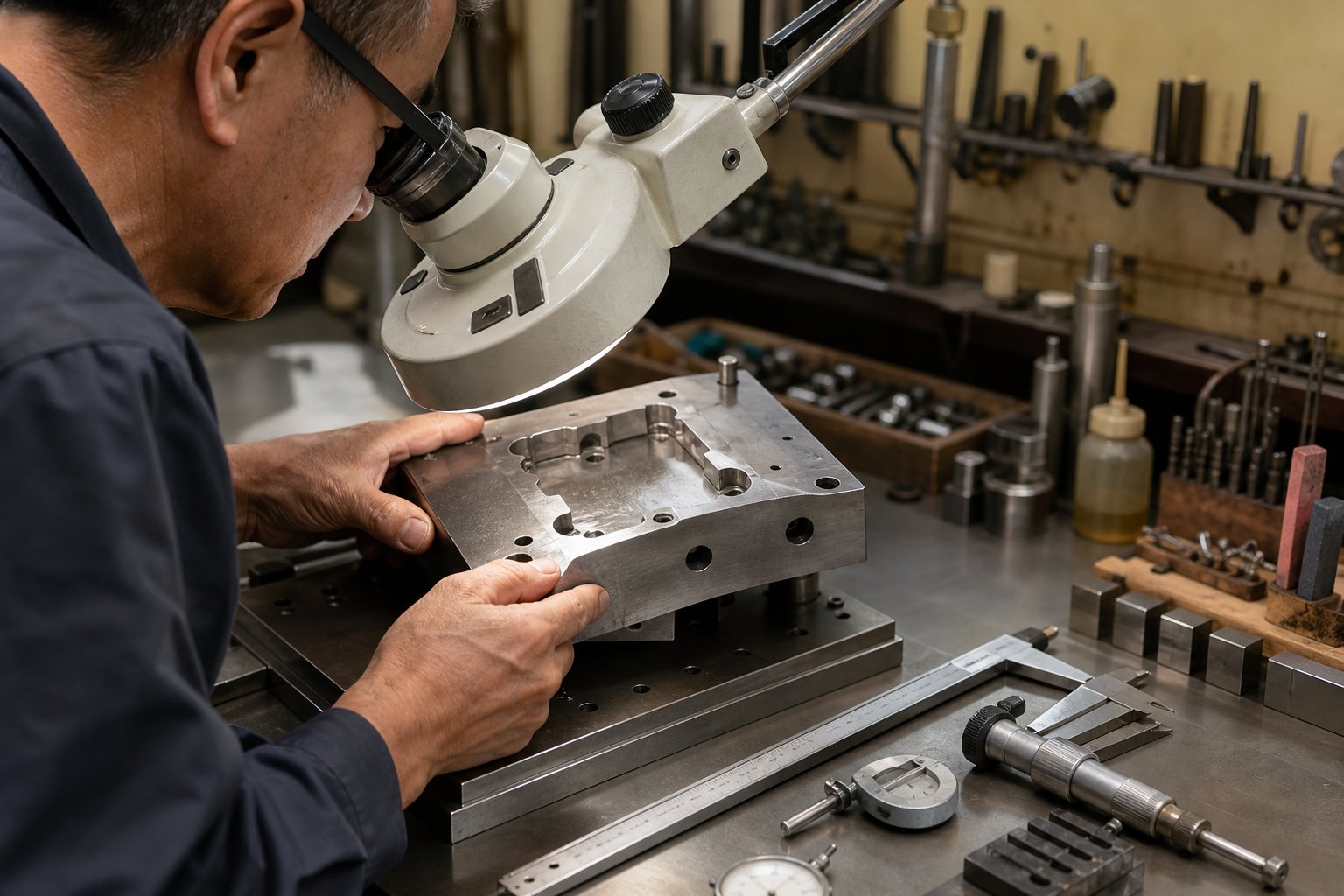

برنامه های تعمیر و نگهداری و گزینه های بازسازی

چه زمانی باید یک قالب برای سرویس بکشید؟ منتظر ماندن تا بازرسی خرابی قطعات به این معنی است که شما قبلاً قراضه - احتمالاً یک دسته کامل را قبل از اینکه دریفت گرفته شود تولید کرده اید. یک رویکرد پیشگیرانه، نقاط مداخله را بر اساس شمارش چرخه، سایش اندازه‌گیری شده، و نرخ‌های پیشرفت شکست شناخته شده تعیین می‌کند.

متخصصان باتجربه تعمیر و نگهداری قالب چندین سیگنال مشخص را شناسایی می‌کنند: فرزهایی که روی قطعات مهر شده ظاهر می‌شوند، تلورانس‌هایی که به سمت محدودیت‌های مشخصات حرکت می‌کنند، افزایش تناژ پرس یا تغییرات شنیداری در نحوه عملکرد ابزار. ذخیره آخرین قسمت از هر دوره تولید - همراه با نوار انتهایی در قالب‌های پیشرونده - به سازندگان ابزار شواهد فیزیکی برای تشخیص الگوهای سایش و پیش‌بینی شکست بعدی می‌دهد. این تاریخچه، همراه با داده‌های تعداد شات، به شما امکان می‌دهد تا تعمیر و نگهداری را به‌جای واکنش‌پذیری، برنامه‌ریزی کنید.

یک آهنگ نگهداری پیشگیرانه عملی برای قالب های سختی پرس معمولاً شامل موارد زیر است:

• هر دوره تولید (-پایان-بازرسی اجرا)- بررسی بصری سطوح کار از نظر وجود ترک، تجمع یا نمره گذاری. نرخ جریان خنک کننده و دمای خروجی را بررسی کنید. آخرین-قطعات تخفیف را برای مقایسه ذخیره کنید.
• هر 10000-20000 سیکل- تأیید ابعادی در سطوح مهم با استفاده از CMM. ترک های حرارتی اولیه را تحت بزرگنمایی بررسی کنید. کانال های خنک کننده را تمیز کنید و تعادل جریان را بررسی کنید.
• هر 30000-50000 سیکل- سطح قالب کامل را مجدداً-براق کنید تا ترک‌های میکرو-قبل از انتشار آن‌ها از بین بروند. اگر لایه PVD سایش را نشان می‌دهد-روکش کنید. اگر طرح قالب شامل هندسه-استرس بالا باشد، آنیل{7}}تسکین تنش است.
• در پایان عمر پوشش مورد انتظار- لایه برداری کنید و دوباره-پوشش PVD را اعمال کنید. قبل از پوشش مجدد، زیرلایه را از نظر آسیب زیرین بررسی کنید. بررسی ابعاد برای تأیید اینکه قالب پس از جداسازی در محدوده تحمل باقی می ماند.

مطالعه مواد روی -شکست قالب ستونی به طور خاص بازپخت استرس-در حین سرویس را برای کاهش تراکم نابجایی که در طول چرخه حرارتی انباشته می‌شود، توصیه می‌کند. تحقیقات آنها نشان داد که درج قالب هرگز در طول دوره خدمات چرخه 50000-80000 چرخه آن بازپخت نشده است - یک غفلت تعمیر و نگهداری که باعث می‌شود آسیب داخلی به سطوح بحرانی برسد. اگر بازپخت در فواصل زمانی انجام می شد، تضعیف مرز دانه و تشکیل منافذی که چقرمگی ضربه را از بین می برد، می توانست کاهش یابد.

خدمات نوسازی قالب - دوباره-جلد،-روکش مجدد، اصلاح ابعاد از طریق جوش-و-ماشین مجدد، یا تعویض قالب - می‌تواند عمر ابزار را به میزان قابل توجهی افزایش دهد، قبل از اینکه آسیب به نقطه‌ای غیرقابل بازگشت برسد. تصمیم بین بازسازی و بازنشستگی بستگی به این دارد که چه مقدار ماده بالاتر از حداقل ضخامت دیوار باقی می‌ماند، آیا عمق ترک از آنچه بازسازی سطحی می‌تواند به آن رسیدگی کند، بیشتر است یا خیر، و اینکه آیا اصلاح ابعاد هنوز از نظر هندسی امکان‌پذیر است بدون به خطر انداختن یکپارچگی کانال خنک‌کننده.

چگونه پشتیبانی سازنده طول عمر ابزار را افزایش می دهد

نقش سازنده به تحویل قالب ختم نمی شود. اینکه چگونه یک تامین کننده از ابزار شما در طول عمر عملیاتی خود پشتیبانی می کند مستقیماً بر هزینه مالکیت کل شما تأثیر می گذارد - و اینجاست که خدمات بازسازی قالب، کیفیت اسناد و در دسترس بودن قطعات یدکی به عواملی ملموس تبدیل می شوند.

ابتدا مستندات را در نظر بگیرید. سازنده ای که اسناد کامل قالب - نقشه های مونتاژ، نمودارهای مدار خنک کننده، گواهی مواد، سوابق عملیات حرارتی، مشخصات پوشش، و فواصل نگهداری توصیه شده را ارائه می دهد - همه چیز مورد نیاز برای نگهداری قالب را به اتاق ابزار شما می دهد. بدون آن مستندات، تیم تعمیر و نگهداری شما حدس می‌زند: کدام کانال‌ها به کجا متصل می‌شوند، قالب با چه سختی عمل می‌کند، چه پوششی اعمال شده و با چه ضخامتی. این ابهام منجر به تصمیمات نادرست تعمیر و نگهداری و بازنشستگی پیش از موعد مرگ هایی می شود که می توانستند ذخیره شوند.

در دسترس بودن قطعات یدکی به ویژه برای قالب های دارای درج های سایش، بخش های تزئینی قابل تعویض یا بلوک های خنک کننده مدولار اهمیت دارد. سازنده ای که قالب ها را با اجزای سایش قابل تعویض - طراحی می کند و آن اجزا را برای سفارش در دسترس نگه می دارد - به شما امکان می دهد بخش های سایش بالا- را بدون تعویض کل ابزار تعویض کنید. این رویکرد مدولار طول عمر قالب پایه را به طور نامحدود افزایش می دهد، تا زمانی که بدنه ساختاری سالم بماند. اگر درج‌های یدکی به زمان تحویل ۱۲ هفته‌ای نیاز دارند، زیرا سازنده اصلی موجودی یا سوابقی ندارد، در حین منتظر ماندن، هزینه توقف مطبوعات را پرداخت می‌کنید.

چارچوب های مدیریت چرخه عمر ابزارتاکید کنید که هر ابزار تولیدی باید به عنوان یک دارایی کنترل شده با هویت مستند، سابقه نگهداری و برنامه پایان عمر-در نظر گرفته شود. تولیدکنندگانی که از این رویکرد حمایت می‌کنند، قابلیت ردیابی را از مواد خام در هر چرخه عملیات حرارتی، هر کاربرد پوشش و هر رویداد بازسازی فراهم می‌کنند. این رکورد پیوسته، تصمیم گیری های مبتنی بر داده را در مورد زمان-روکش کردن مجدد، زمان بازپخت کردن، و زمان بازنشستگی - با جایگزینی حدس و گمان با شواهد ممکن می کند.

قوی‌ترین شاخص تعهد سازنده به پشتیبانی بلندمدت-؟ در مورد روند بازسازی آنها بپرسید. عرضه‌کننده‌ای که بازسازی قالب ساختاریافته - بازرسی ورودی، تجزیه و تحلیل علت ریشه‌ای، نقشه‌برداری ابعادی، دوباره کاری انتخابی،-روکش‌دهی مجدد، مهر تأیید اعتبار و اسناد به‌روز شده - را ارائه می‌دهد، روی قالب شما سرمایه‌گذاری می‌کند که بسیار فراتر از تحویل اولیه باشد. عرضه‌کننده‌ای که معامله را پس از پایان کامل می‌داند، محصولی را به شما پیشنهاد می‌کند، نه شراکتی. در طول چرخه عمر کامل یک قالب، این تمایز تعیین می‌کند که آیا یک بار برای ابزارآلات با کیفیت پرداخت می‌کنید یا به طور مکرر برای تعویض‌های زودرس پرداخت می‌کنید.

تعمیر و نگهداری پیشگیرانه، که توسط مستندات سازنده اطلاع داده شده و توسط خدمات نوسازی قابل دسترسی پشتیبانی می شود، آخرین اهرمی است که خریداران برای به حداکثر رساندن بازده سرمایه گذاری ابزارآلات خود کنترل می کنند. با درک حالت‌های شکست، استراتژی‌های پیشگیری در محل، و یک رابطه با تامین‌کننده که فراتر از سفارش خرید است، سؤال باقی‌مانده ساده است: چگونه همه این عوامل ارزیابی را در یک فرآیند منبع‌یابی عملی جمع‌آوری می‌کنید؟

منبع یابی ابزار مهر زنی مهندسی شده با اطمینان

اکنون شما پایه فنی لازم برای ارزیابی هر سازنده قالب‌های داغ را بر اساس عواملی که در واقع عملکرد ابزارسازی بلندمدت- را پیش‌بینی می‌کنند، دارید. دانش مواد، روش‌های ماشین‌کاری، کیفیت عملیات حرارتی، منطق پوشش، طراحی خنک‌کننده، پشتیبانی چرخه عمر - اینها مفاهیم انتزاعی نیستند. آنها سؤالات خاصی هستند که شما در هر گفتگوی منبع یابی مطرح می کنید و معیارهایی هستند که هر نقل قول را با آن می سنجید. مرحله آخر، سازماندهی همه اینها در یک فرآیند تکرارپذیر است که می توانید با شروع RFQ بعدی خود اجرا کنید.

چک لیست منبع یابی شما برای ابزار مهر زنی مهندسی شده

چک لیست قالب RFQ ارزیابی شما را در بین تامین کنندگان ثابت نگه می دارد و تضمین می کند که هیچ چیز مهمی از بین نمی رود. این مراحل را به صورت متوالی انجام دهید - که هر کدام بر اساس مرحله قبلی ساخته می شوند:

1. نوع درخواست خود را تأیید کنید- آیا ابزار قالب سخت‌گیر پرس را برای قطعات ساختاری خودرو یا قالب‌های مهر زنی فویل تزئینی برای مارک و بسته‌بندی تامین می‌کنید؟ این تمایز واحد، کلاس مواد، الزامات حرارتی، انتظارات تحمل و گواهینامه‌های صنعت مربوطه را دیکته می‌کند.
2. حجم تولید و الزامات عمر چرخه را تعریف کنید- هم حجم فعلی سالانه و هم مقیاس پیش‌بینی‌شده- را طی سه تا پنج سال مشخص کنید. سناریوهای کم و زیاد را در نظر بگیرید تا سازنده بتواند ابزارهایی را توصیه کند که متناسب با مسیر شما باشد، نه فقط سفارش امروز. همانطور کهراهنمای RFQ ساخت قرارداد از Panovaتأکید می‌کند، مقادیر اغلب خود روش تولید را دیکته می‌کنند - فرآیندی که برای حجم کم مناسب است ممکن است در مقیاس از بین برود.
3. انتظارات مادی را مشخص کنید یا یک توصیه موجه درخواست کنید- درجه مواد مورد نظر خود را بیان کنید (H13، برنج، مس) یا از تامین کننده بخواهید یک مورد با منطق فنی بر اساس بستر، دما و طول کار شما پیشنهاد دهد.
4. مدل های سه بعدی CAD را در کنار نقشه های دو بعدی ارائه دهید- تأمین‌کننده‌ای که می‌تواند هندسه کامل را بررسی کند، بازخورد DFM بهتری نسبت به تأمین‌کننده‌ای که از فایل‌های PDF مسطح کار می‌کند، ارائه می‌کند. الفنظرسنجی از 250 رهبر مهندسیدریافتند که 90 درصد تیم‌ها بازخورد DFM تأمین‌کننده را با تأخیر در طول توسعه محصول جدید دریافت می‌کنند - اشتراک‌گذاری زودهنگام داده‌های سه بعدی مؤثرترین اقدام متقابل است.
5. محیط عملیاتی و اجزای جفت شدن را شرح دهید- مواد خالی و نوع پوشش، تناژ پرس، سرعت چرخه، زیرساخت خنک‌کننده در پرس شما، و نحوه اتصال قطعه مهر شده با اجزای مجاور. زمینه تصمیمات مهندسی هوشمندتر را در سمت سازنده امکان پذیر می کند.
6. جزئیات طراحی خنک کننده و خروجی های شبیه سازی حرارتی را درخواست کنید- بپرسید که خنک‌سازی منسجم یا معمولی پیشنهاد شده است، دمای سطح قالب در حالت ثابت پیش‌بینی می‌شود و یکنواختی خنک‌کننده چگونه تأیید شد.
7. بررسی عملیات حرارتی و استراتژی پوشش- تأیید کنید که آیا تامین‌کننده عملیات حرارتی را در خانه انجام می‌دهد یا خیر، چه هدف سختی را پیشنهاد می‌کند و چه سیستم پوششی را برای مکانیسم سایش خاص شما توصیه می‌کند.
8. گواهینامه ها و قابلیت ردیابی را تأیید کنید- حداقل نیاز به ISO 9001. IATF 16949 برای کار زنجیره تامین خودرو. گواهی‌های آسیاب مواد، سوابق عملیات حرارتی، و گزارش‌های اعتبارسنجی CMM را به‌عنوان محصولات قابل تحویل استاندارد درخواست کنید.
9. هزینه کل مالکیت را ارزیابی کنید، نه قیمت خرید را به تنهایی- طول عمر مورد انتظار، فواصل زمانی توصیه شده برای تعمیر و نگهداری، در دسترس بودن تعمیر، و زمان‌های تحویل درج یدکی را بخواهید. اینها را در مقایسه هزینه خود بسازید.
10. قبل از قفل کردن طرح‌ها، زودتر با ورودی DFM - درگیر شوید- بالاترین-تعامل ارزش با تامین‌کننده ابزار قالب سفارشی قبل از ثابت شدن طرح شما اتفاق می‌افتد، نه بعد از آن. نظرات خود را در مورد زوایای پیش نویس، امکان سنجی خنک سازی، جایگزین های مواد و بهینه سازی تلورانس دعوت کنید در حالی که تغییرات هنوز ارزان هستند.

شروع گفتگو با سازنده مناسب

رایج‌ترین اشتباه منبع‌یابی، تلقی RFQ به‌عنوان یک رویداد تراکنشی است - ارسال چاپ، جمع‌آوری قیمت، انتخاب کمترین تعداد. این رویکرد تضمین می‌کند که تا زمانی که مشکلات در تولید، ماه‌ها پس از بسته شدن سفارش خرید ظاهر نشود، هیچ چیز در مورد عمق مهندسی سازنده‌ای یاد نگیرید.

یک رویکرد بهتر پویایی را تغییر می دهد. زمینه برنامه، مسیر حجم و الزامات عملکرد خود را به اشتراک بگذارید. سپس نه تنها قیمتی را که برمی‌گردد، بلکه قیمت را ارزیابی کنیدسوالاتسازنده در عوض می پرسد. تامین‌کننده‌ای که جزئیات پوشش خالی را درخواست می‌کند، در مورد ظرفیت خنک‌کننده پرس شما می‌پرسد، شعاع تنگی را که تنش حرارتی را متمرکز می‌کند به چالش می‌کشد، یا سیستم پوششی را پیشنهاد می‌کند که شما فکر نکرده‌اید - که تامین‌کننده در حال مهندسی راه‌حلی است. کسی که شماره ای را بدون سوال برمی گرداند، کالایی را نقل قول می کند.

برای خریدارانی که راه‌حل‌های ابزار مهر زنی مهندسی شده را در فرآیندهای مهر زنی داغ، قالب‌زنی و شکل‌دهی فلزات مجاور- بررسی می‌کنند،صفحه Stamping Die YICHENبه عنوان یک نقطه شروع عملی برای اعمال معیارهای ارزیابی مورد بحث در این مقاله عمل می کند. دامنه آن‌ها شامل راه‌حل‌های قالب‌بندی سفارشی می‌شود، و به شما یک نقطه تماس واحد برای ارزیابی قابلیت‌ها در مقایسه با چک لیست کامل بالا - از تخصص مواد تا پشتیبانی چرخه عمر می‌دهد.

منبع یابی قالب های داغ یک خرید- یکباره نیست. این آغاز رابطه ای است که کیفیت تولید، زمان چرخه و هزینه های نگهداری شما را برای سال ها شکل می دهد. سازندگانی که این رابطه را به دست می آورند، آنهایی هستند که قالب شما را به عنوان یک سیستم مهندسی شده - نگاه می کنند نه یک بلوک فولادی با برچسب قیمت. سوالات درست بپرسید، ارزش طول عمر را ارزیابی کنید و زودتر درگیر شوید. بدین ترتیب از پرداخت هزینه انتخاب اشتباه تا مدت ها پس از فراموش شدن سفارش خرید جلوگیری می کنید.

سوالات متداول در مورد تولید کنندگان قالب های داغ مهر زنی

1. تفاوت بین قالب های داغ مهر زنی برای کاربردهای خودرو و تزئینی چیست؟

قالب‌های سخت‌کننده پرس خودرو در دماهای بالاتر از 880 درجه سانتی‌گراد، با استفاده از فولاد ابزار H13 خنک‌شده با آب، در دماهای بالاتر از 880 درجه سانتی‌گراد، قطعات فولادی بور را تشکیل می‌دهند و قطعات ساختاری فوق‌العاده-بالا- با مقاومت کششی بیش از 1500 مگاپاسکال تولید می‌کنند. قالب های مهر زنی فویل تزئینی بین 100 تا 200 درجه سانتیگراد کار می کنند و از برنج، مس یا منیزیم برای انتقال فویل فلزی بر روی بسترهای بسته بندی استفاده می کنند. این دو کاربرد در مواد قالب، الزامات خنک‌کننده، تحمل‌ها و گواهینامه‌های صنعتی متفاوت هستند، بنابراین تولیدکننده‌ای که در یکی متخصص است ممکن است در دیگری فاقد قابلیت باشد.

2. چگونه می توانم مواد قالب مناسب را برای مهر زنی داغ انتخاب کنم؟

انتخاب مواد به نوع کاربرد، حجم تولید، بستر و دمای عملیاتی شما بستگی دارد. فولادهای ابزار H13 و H11 به دلیل مقاومت در برابر خستگی حرارتی و سختی در دماهای شدید، برای سخت شدن پرس خودرو مناسب هستند. برنج بهترین تعادل رسانایی حرارتی و دوام را برای مهر زنی فویل با حجم متوسط-تا-دارد. مس یکنواختی حرارتی فوق‌العاده‌ای برای کارهای تزئینی-منطقه بزرگ ارائه می‌دهد. منیزیم از نظر اقتصادی به دوره های کوتاه و نمونه سازی کمک می کند. یک سازنده آگاه مانند YICHEN (yichen{10}}group.com/stamping-die/) به‌جای پیش‌فرض کردن یک گزینه، مواد را براساس طول اجرا و الزامات کیفیت خاص شما توصیه می‌کند.

3. چه چیزی باعث می‌شود کانال‌های خنک‌کننده منسجم بهتر از کانال‌های مته معمولی در قالب‌های داغ مهر زنی باشند؟

کانال‌های خنک‌کننده منسجم از کانتور سطح قالب در یک فاصله ثابت پیروی می‌کنند و استخراج گرمای یکنواخت را در کل هندسه قطعه فراهم می‌کنند. تحقیقات نشان می‌دهد که این کانال‌ها می‌توانند تا شش برابر سریع‌تر از کانال‌های متعارف مستقیم-سرد شوند، که نمی‌توانند از منحنی‌های پیچیده پیروی کنند و نقاط داغی ایجاد کنند که در آن خنک‌سازی کافی نیست. برای سخت شدن پرس، خنک سازی یکنواخت تشکیل مارتنزیت ثابت را تضمین می کند و از ایجاد لکه های نرم موضعی جلوگیری می کند. مبادله-هزینه تولید بالاتر از طریق روش‌های افزایشی مانند ذوب لیزری انتخابی است، که آنها را برای برنامه‌های پرحجم{{6}خودرویی که در آنها صرفه جویی در زمان چرخه بیش از میلیون‌ها قطعه می‌شود، مقرون به صرفه‌ترین-مؤثرتر می‌شود.

4. هر چند وقت یک بار باید قالب های داغ مهر زنی را برای جلوگیری از خرابی نگه داشت؟

یک برنامه نگهداری پیشگیرانه بر اساس تعداد چرخه ها بسیار مقرون به صرفه تر از تعمیرات واکنشی است. بهترین روش شامل بازرسی بصری پس از هر دوره تولید، تأیید ابعادی CMM در هر 10000 تا 20000 چرخه، -جلد مجدد و ارزیابی مجدد پوشش{7}}در هر 30،000 تا 50،000 چرخه، و استرس{12}}تسکین بازپخت بین چربی برای جلوگیری از بازپخت شدن بین چربی‌ها است. کانال های خنک کننده باید در هر دوره بیکاری تمیز و در برابر خوردگی محافظت شوند، زیرا تحقیقات نشان می دهد که بیش از 90 درصد ترک های قالب از دیواره های کانال داخلی خورده شده منشأ می گیرند.

5. تولید کننده قالب هات استمپ چه گواهینامه هایی باید داشته باشد؟

ISO 9001 گواهینامه مدیریت کیفیت پایه است که فرآیندهای مستند و فرآیندهای تکرارپذیر را تضمین می کند. برای کارهای زنجیره تامین خودرو، IATF 16949 معمولاً اجباری است و الزامات PPAP، FMEA، SPC و مدیریت ایمنی محصول را اضافه می کند. فراتر از گواهینامه‌ها، بررسی کنید که سازنده گواهی‌های آسیاب مواد را با قابلیت ردیابی کامل، گزارش‌های بازرسی ابعادی CMM، سوابق عملیات حرارتی و داده‌های تایید آزمایشی ارائه می‌دهد. ثبات مالی و{5}}روابط طولانی مدت با مشتری نیز نشان دهنده قابلیت اطمینانی است که عملیات جدیدتر نمی تواند آن را نشان دهد.
