Metal Stamping در مقابل Die Casting: اشتباه را انتخاب کنید و دو بار بپردازید

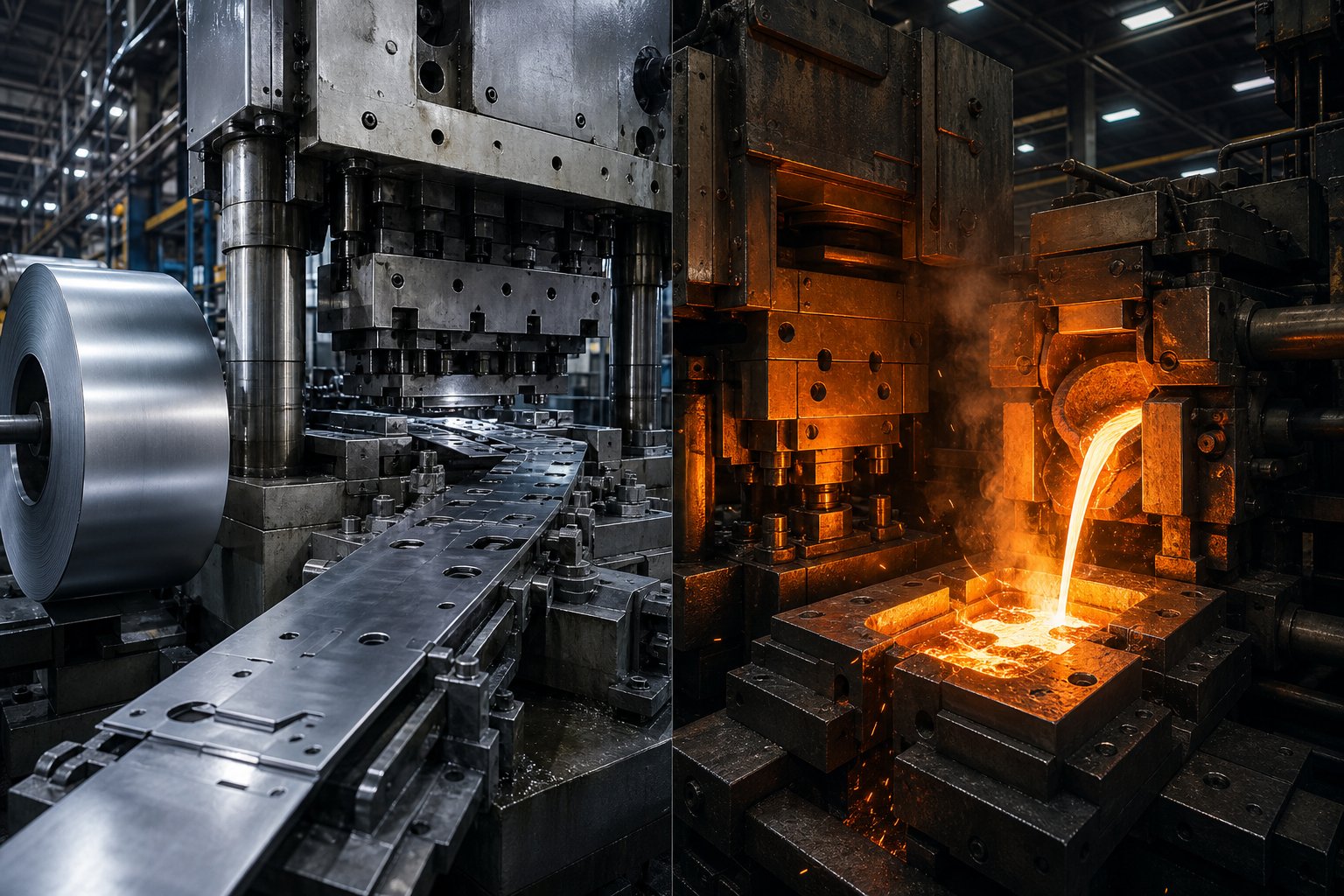

چرا انتخاب بین مهر زنی و ریخته گری پروژه شما را تعریف می کند

تصور کنید که یک طراحی قطعه جدید روی میز خود دارید، یک هدف تولید در صدها هزار، و دو مسیر تولید قابل دوام در مقابل شماست. اشتباه را انتخاب کنید و به دنبال تجهیزات مجدد پرهزینه، مهلت های از دست رفته یا قطعاتی هستید که هرگز کاملاً با مشخصات مطابقت ندارند. این واقعیتی است که خریداران صنعتی و مهندسان طراحی در هنگام وزن زنی مهر زنی فلزی در مقابل ریخته گری با آن مواجه می شوند. هر دو فرآیند فلز را به اجزای دقیقی تبدیل می‌کنند، با این حال آن‌ها این کار را به روش‌های اساسی متفاوت انجام می‌دهند، و این تفاوت‌ها در هر خطی در نقل قول شما موج می‌زند.

این مقاله شش تفاوت مهم بین این فرآیندها را از مکانیک گردش کار گرفته تا پایداری رتبه بندی می کند. هدف، تجزیه و تحلیل عینی و مبتنی بر داده{1}}به‌جای فاصله گرفتن از یک طرف راهرو است. چه به صورت روزانه مهرها را تهیه کنید و چه برای اولین بار در حال کاوش در فلز ریخته گری هستید، با یک چارچوب واضح برای تطبیق فرآیند به قسمت کنار خواهید رفت.

کدام فرآیند تعادل مناسبی از هزینه، دقت و توان عملیاتی را برای هندسه و حجم قطعه خاص شما ارائه می دهد؟

چرا مقایسه این فرآیند برای تصمیم گیری منبع اهمیت دارد؟

دریافت درست این تماس بر بودجه‌های ابزار، زمان‌های تولید، بازدهی مواد و اقتصاد بلندمدت هر- قطعه تأثیر می‌گذارد. بخشی که به اندازه کافی برای فلز مهر شده به نظر می رسد ممکن است در واقع آزادی سه بعدی ریخته گری را طلب کند، در حالی که قطعه ای که فرض می شود نیاز به ریخته گری دارد ممکن است در قالب پیشرونده سریعتر و ارزان تر عمل کند. با افزایش حجم، مخاطرات افزایش می‌یابد، بنابراین درک زودهنگام{5}}از اصلاحات گران‌قیمت دوره‌ها در آینده جلوگیری می‌کند.

تعاریف سریع مهر زنی فلز و ریخته گری

بنابراینمهر زنی فلز چیست? این یک فرآیند شکل‌گیری سرد-است که در آن ورقه‌های مسطح یا کویل به دستگاه پرس مجهز به ابزاری شکل داده می‌شوند و قالب می‌شوند. فشار، فلز جامد را بدون ذوب کردن، به شکل هندسه نهایی برش می دهد، خم می کند یا می کشد. دایکاست فلز چیست؟ این نتیجه تزریق آلیاژ غیرآهنی مذاب، معمولاً آلومینیوم، روی، یا منیزیم، در قالب فولادی سخت شده تحت فشار بالا، سپس خنک کردن و بیرون ریختن یک قسمت نزدیک به-شبکه- است. یکی تغییر شکل ورق جامد. دیگری فلز مایع را جامد می کند. این تمایز واحد، هر هزینه، تحمل، و تجارت طراحی را که در بخش‌های پیش رو بررسی می‌شود،- کاهش می‌دهد.

چگونه این تفاوت های کلیدی را رتبه بندی کردیم

هر تفاوتی بین قالب‌ها و مهر زنی در مقابل ریخته‌گری با قالب وزن یکسانی در تصمیم‌گیری منبع ندارد. برخی از عوامل هزینه کل زمین را دو رقمی تغییر می دهند. بقیه فقط در موارد لبه اهمیت دارند. برای عملی نگه داشتن این مقایسه، ما هر تفاوت را در برابر مجموعه‌ای از معیارهای منسجم برگرفته از اولویت‌های تدارکاتی در جهان، امتیاز دادیم.

معیارهای ارزشیابی و رویکرد امتیازدهی

هر یک از شش تفاوت رتبه‌بندی شده در پنج بعد ارزیابی شد که به طور مداوم تعیین می‌کنند که آیا شکل‌دهی فلز و مهر زنی یا ریخته‌گری برنده یک پروژه خاص است یا خیر:

• تاثیر بر هزینه کل قطعه- این عامل چقدر اقتصاد واحد را در مقیاس تولید تغییر می‌دهد؟
• تاثیر بر آزادی طراحی- آیا این تفاوت هندسه‌ها، ویژگی‌ها و مجموعه‌هایی را که می‌توانید به دست آورید، گسترش می‌دهد یا محدود می‌کند؟
• تاثیر بر جدول زمانی تولید- چقدر این عامل اول-تحویل مقاله و افزایش سرعت- را تسریع یا تأخیر می‌کند؟
• ارتباط بین کاربردهای صنعتی رایج- آیا این تفاوت به طور جهانی مهم است یا فقط در بخش‌های خاص مهم است؟
• فراوانی باورهای غلط- هر چند وقت یکبار تیم‌های منبع یابی این عامل را اشتباه ارزیابی می‌کنند که منجر به تعویض پرهزینه مجدد یا تغییر فرآیند می‌شود؟

تفاوت هایی که در هر پنج بعد امتیاز بالایی دارند در بالاترین رتبه قرار می گیرند. این چارچوب عمداً عواملی را اولویت‌بندی می‌کند که تصمیم را برای اجراهای متوسط-به-حجم-بالا، جایی که سرمایه‌گذاری ابزار قابل توجه است و تغییر فرآیندها در اواسط-برنامه دردناک است، هدایت می‌کند.

چه کسی این مقایسه بهترین خدمات را دارد

اگر در حال ارزیابی هستیدگزینه‌های die strack در مقابل دایکاستبرای حجم های سالانه بالای چند هزار قطعه، این رتبه بندی مستقیماً وضعیت شما را نشان می دهد. مهندسانی که قطعات جدید را مشخص می‌کنند، تیم‌های تدارکاتی که تامین‌کنندگان واجد شرایط هستند، و مدیران محصول که هزینه‌ها را در برابر زمان-در-بازار متعادل می‌کنند، هر کدام یک لنز مرتبط را در اینجا پیدا می‌کنند. تفاوت‌هایی که در پی می‌آیند از گسترده‌ترین{4}}فرایند تمایز سطح به جزئیات عملیاتی محدودتر منتقل می‌شوند، بنابراین مهم‌ترین عوامل ابتدا ظاهر می‌شوند.

مکانیک فرآیند و گردش کار

هر تخمین هزینه، مشخصات تحمل، و تعهد زمانی سرب{0}}به یک چیز بازمی گردد: اینکه فلز چگونه در دستگاه حرکت می کند. به همین دلیل است که مکانیک فرآیند در رتبه اول تفاوت قرار می گیرد. گردش کار را در ذهن خود اشتباه بگیرید و نقل قول ها را اشتباه بخوانید، امکان سنجی را اشتباه ارزیابی کنید و عملیات ثانویه را برای طول عمر برنامه دست کم بگیرید.

مراحل فرآیند مهر زنی فلز توضیح داده شده است

فرآیند مهر زنی ورق فلزی با یک سیم پیچ از استوک مسطح، معمولاً فولاد، آلومینیوم یا آلیاژ مس، که بر روی یک کویلر نصب می شود، شروع می شود. یک فیدر در هر ضربه، طول دقیقی از نوار را در پرس قرار می دهد. از آنجا، دنباله به صورت زیر است:

• تغذیه کویل- یک تغذیه کننده سروو یا مکانیکی نوار را با یک گام برنامه ریزی شده به جلو نمایه می کند و مواد خام را برای ضربه بعدی قرار می دهد.
• خالی کردن و سوراخ کردن- اولین ایستگاه‌ها نمایه بیرونی را برش می‌دهند یا سوراخ‌های داخلی را از ورق صاف سوراخ می‌کنند.
• عملیات شکل دهی- ایستگاه‌های بعدی قطعه را در حالی که به نوار حامل متصل است، خم می‌کنند، می‌کشند، سکه می‌کنند یا به شکل هندسی نهایی خود می‌کشند.
• جهش قطعه- جزء تمام شده از نوار جدا می شود، یا در ایستگاه آخر قطع می شود یا به عملیات ثانویه منتقل می شود.

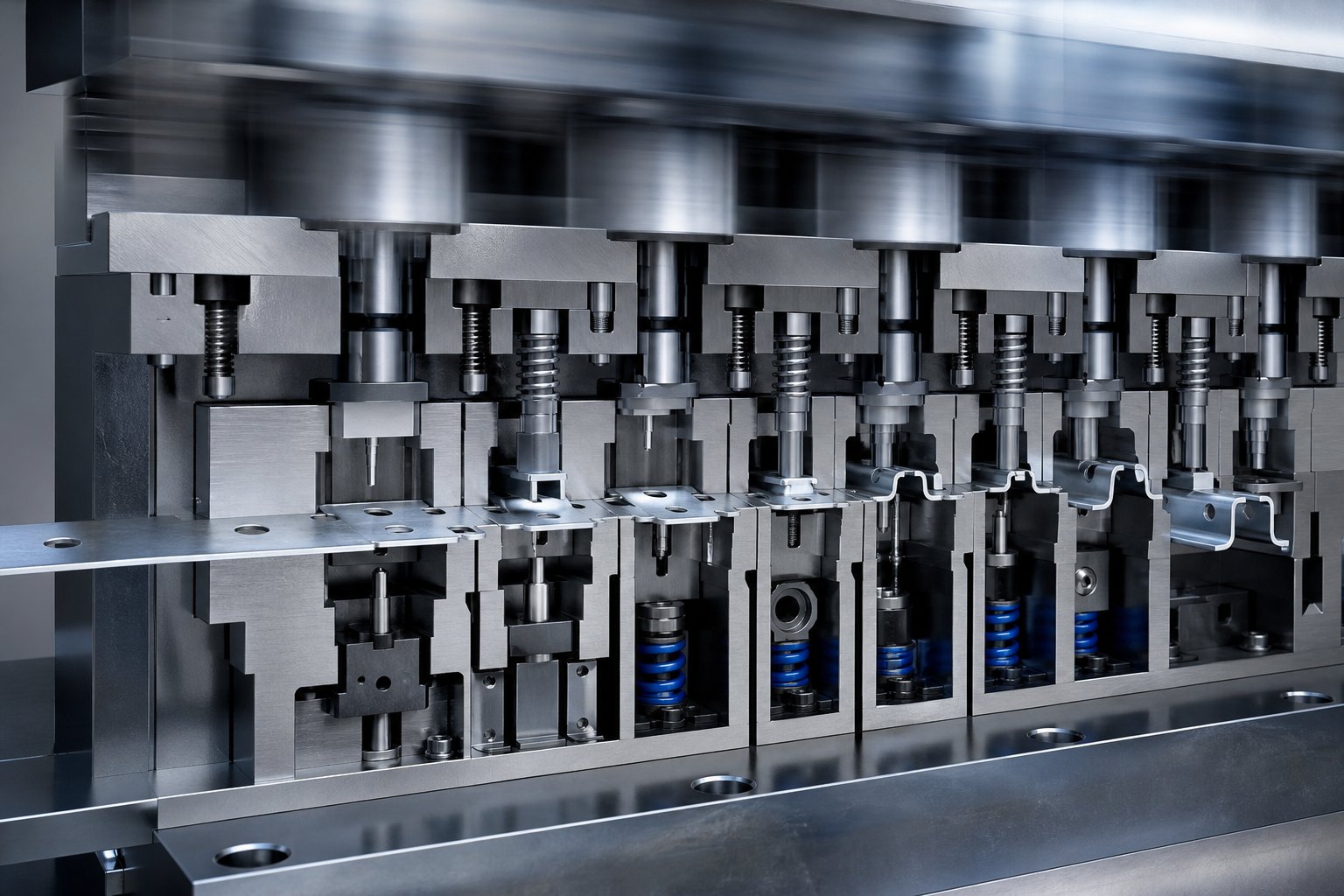

در راه اندازی قالب پیشرونده، همه این ایستگاه ها در داخل یک ابزار واحد زندگی می کنند و نوار در هر ضربه فشار یک گام جلو می رود. در مقابل، چیدمان انتقال قالب از قالب‌های انفرادی در ایستگاه‌های مطبوعاتی جداگانه با بازوهای انتقال مکانیکی استفاده می‌کند که قسمت بین آنها را حرکت می‌دهند. قالب‌های پیشرونده بر کارهای با حجم-تسلط دارند زیرا می‌توانند با حداقل دست‌کاری با صدها ضربه در دقیقه حرکت کنند. قالب‌های انتقالی با قطعات بزرگ‌تر یا عمیق‌تر-کشیده شده‌اند که از محدودیت‌های عرض نوار{5}} فراتر می‌روند.

مراحل فرآیند ریخته گری قالب از بستن تا پیرایش

دایکستینگ از منطق کاملا متفاوتی پیروی می کند. به جای مهر و موم کردن ورق فلز به شکل، فرآیند با آلیاژ مذاب شروع می شود و آن را در داخل یک قالب فولادی جامد می کند:

• بستن- دو نیمه قالب در تناژ بالا بسته می‌شوند تا فشار تزریق را تحمل کنند.
• تزریق- فلز مذاب با فشارهای معمولاً از 1500 تا بیش از 25000 psi وارد حفره می‌شود و ویژگی‌های پیچیده را در میلی‌ثانیه پر می‌کند.
• خنک کننده- آلیاژ در داخل قالب جامد می‌شود و کانال‌های خنک‌کننده داخلی سرعت را برای به حداقل رساندن تخلخل کنترل می‌کنند.
• تخلیه- قالب باز می‌شود و پین‌های اجکتور قسمت جامد شده را به بیرون از حفره فشار می‌دهند.
• پیرایش- دونده‌ها، سرریزها و فلاش‌ها حذف می‌شوند و بخش شکل نزدیک-شبکه- باقی می‌ماند.

اتاق گرم در مقابل اتاق سرد و چرا مهم است

همه ماشین‌های ریخته‌گری فلزات را به یک شکل اداره نمی‌کنند. تمایز بین تنظیمات اتاق گرم و اتاق سرد تعیین می کند که کدام آلیاژها را می توانید اجرا کنید و چرخه ها با چه سرعتی تکرار می شوند.

در یک ماشین محفظه داغ، مکانیسم تزریق در حمام فلز مذاب غوطه ور می شود. یک پیستون هیدرولیک آلیاژ را مستقیماً از کوره به داخل قالب هل می دهد. این باعث می شود زمان چرخه تقریباً کوتاه باشد15 تا 20 دقیقه در هر سیکل کاملبرای قطعات کوچکتر روی یا آلیاژ قلع، زیرا فلز هرگز از محیط گرم خارج نمی شود.

ماشین‌های محفظه سرد-کوره را از سیستم تزریق جدا می‌کنند. یک اپراتور یا ربات، فلز مذاب را داخل یک آستین گلوله می اندازد و یک پیستون آن را به داخل قالب می راند. این مرحله اضافی زمان چرخه را اضافه می کند، اما برای آلیاژهایی با نقطه ذوب بالا، مانند آلومینیوم و منیزیم، که باعث خوردگی اجزای غوطه ور در یک محفظه- داغ می شود، ضروری است.

ردیف ساختار دانه در آن جدول شایسته توجه است. مهر زنی جریان دانه های فرفورژه ورق اصلی را حفظ می کند، که به طور کلی به معنای شکل پذیری و مقاومت در برابر خستگی در قسمت های نازک- است. ریخته‌گری یک ریزساختار جامد ایجاد می‌کند که در صورت تغییر پارامترهای فرآیند، می‌تواند حاوی تخلخل یا انقباض باشد. هر سازه دارای مزایایی است، اما آنها قابل تعویض نیستند، و واقعیت متالورژیکی انتخاب مواد را شکل می‌دهد که دومین-تفاوت پیش رو است.

انتخاب مواد و محدودیت های ضخامت

ساختار دانه به شما می گوید که در داخل فلز چه اتفاقی می افتد. انتخاب مواد تعیین می کند که در وهله اول با چه فلزی کار می کنید. این تفاوت شماره دو است زیرا در بسیاری از پروژه ها، نیاز به آلیاژ به تنهایی یک فرآیند را قبل از اینکه حتی هندسه یا حجم را مورد بحث قرار دهید حذف می کند. اگر طراحی شما نیاز به یک ورق فولادی مهر و موم شده در گرید آهنی دارد، ریخته گری قالب خارج از جدول است. اگر به یک محفظه منیزیمی پیچیده نیاز دارید، مهر زنی نمی تواند ارائه شود.

فلزات و آلیاژهای مناسب برای مهر زنی

مهر زنی از پالت گسترده ای از فلزات موجود به صورت ورق یا سیم پیچ استخراج می شود. از آنجایی که این فرآیند به جای ذوب کردن مواد جامد، آن را تغییر شکل می دهد، تقریباً هر آلیاژی که می تواند به صورت تخته نورد شود، کاندیدای آن است. انتخاب های رایج عبارتند از:

• کربن و فولادهای نرم- مقرون به صرفه-، شکل‌دهی آسان، به‌طور گسترده برای براکت‌ها، قطعات شاسی و اجزای ساختاری استفاده می‌شود.
• فولادهای ضد زنگ (304، 316، 301، 321)- مقاومت در برابر خوردگی و استحکام را برای کاربردهای پزشکی، مواد غذایی-و کاربردهای دریایی ارائه دهید.
• آلومینیوم مهر شده (6061، 5052، 2024)- سبک وزن با مقاومت در برابر خوردگی خوب، رایج در قطعات خودرو و هوافضا.
• مس و برنج- هدایت الکتریکی عالی، مورد استفاده برای اتصالات، کنتاکت‌ها و پایانه‌ها.
• آلیاژهای تخصصی- اینکونل، تیتانیوم، مس بریلیوم، هاستلو و تانتالیوم برای محیط‌های شدید که در آن دما یا قرار گرفتن در معرض مواد شیمیایی به مواد عجیب و غریب نیاز دارد.

این وسعت به این معنی است که مهر زنی می تواند تقریباً در هر صنعتی، از لوازم الکترونیکی مصرفی گرفته تا دفاع، خدمت کند. محدودیت فاکتور شکلی است: مواد باید به صورت ورق یا کلاف مسطح در ضخامت و مزاج مورد نیاز موجود باشد.

فلزات و آلیاژهای مناسب برای ریخته گری

فلزات ریخته گری دایکست محدوده باریک تری را اشغال می کنند. این فرآیند به آلیاژهایی با نقطه ذوب نسبتا کم و سیالیت خوب برای پر کردن حفره های پیچیده قالب تحت فشار نیاز دارد. چهار خانواده اصلی عبارتند از:

• آلیاژهای آلومینیوم (A380، A360، ADC12)- پرمصرف‌ترین فلزات ریخته‌گری با قالب، تعادلی با هزینه کم در هر اینچ مکعب، استحکام متوسط ​​و مقاومت در برابر خوردگی را ارائه می‌دهند.
• آلیاژهای روی (Zamak 3، Zamak 5، ZA-8)- در دستگاه‌های محفظه داغ- در زمان‌های چرخه سریع ریخته‌گری کنید، ایده‌آل برای قطعات دقیق کوچک با دیواره‌های نازک و تحمل‌های کم.
• آلیاژهای منیزیم (AZ91D، AM60)- سبک‌ترین فلزات ریخته‌گری ساختاری، که در مواردی که کاهش وزن حیاتی است مورد استفاده قرار می‌گیرد.
• آلیاژهای ZA (ZA-12، ZA-27)- بالاترین استحکام و مقاومت در برابر سایش را در میان آلیاژهای ریخته‌گری رایج ارائه می‌دهد.

فلزات آهنی مانند فولاد و فولاد ضد زنگ اساساً در ریخته گری معمولی وجود ندارند. دمای ذوب بالای آنها حفره های فولادی قالب استاندارد را در چند شات از بین می برد. اگر قطعه شما به آلیاژ آهنی نیاز دارد، مهر زنی یا فرآیند دیگری تنها راه قابل دوام است.

ضخامت و محدودیت های بخش دیوار

قسمت خود را به صورت یک مقطع-تصور کنید. مهر زنی با ضخامت های یکنواخت ورق از حدود 0.1 میلی متر برای تماس های دقیق تا حدود 6 میلی متر برای براکت های ساختاری سنگین، بسته به تناژ پرس و درجه مواد، بهترین کار را دارد. هندسه از نظر ضخامت نسبتا ثابت می ماند زیرا شما در حال تغییر شکل یک صفحه خالی هستید.

در مقابل، دایکاست در تولید حجم‌های پیچیده سه‌بعدی که ضخامت دیوار می‌تواند در سرتاسر قطعه متفاوت باشد، برتر است. حداقل مقاطع دیوار می تواند به 0.5 میلی متر در آلیاژهای روی و تقریباً 1.0 میلی متر در آلومینیوم برسد، اما مزیت واقعی توانایی ادغام باس ها، دنده ها و بخش های توخالی در یک شات به جای مونتاژ چند مهره با هم است.

وقتی انتخاب مواد به تنهایی فرآیند را دیکته می کند

در عمل، متوجه خواهید شد که الزامات مادی قبل از ورود هر عامل دیگری به گفتگو، بحث را حل می کند. برای براکت ساختاری گالوانیزه به ورق فولادی مهر شده نیاز دارید؟ بازیگری نمی تواند کمک کند. به یک دیوار نازک-محفظه منیزیمی با دنده های داخلی نیاز دارید؟ مهر زنی نمی تواند آن را در یک قطعه تولید کند. پانل های آلومینیومی مهر شده برای سینی باتری EV؟ مهر زدن بر روی بخش های صاف و یکنواخت برنده می شود. بدنه های آلومینیومی پیچیده با کانال های خنک کننده یکپارچه؟ بازیگری کار را به دست می گیرد.

درخت تصمیم ساده است: اگر آلیاژ آهنی یا عجیب و غریب است، شما مهر می زنید. اگر هندسه به ضخامت دیواره متغیر در آلیاژ غیرآهنی- نیاز دارد، ریخته گری می کنید. منطقه خاکستری زمانی ظاهر می‌شود که هر دو فرآیند بتوانند مواد را کنترل کنند، معمولاً آلومینیوم یا برنج، و تای‌شکن به سمت اقتصاد حجم حرکت می‌کند، که سومین-تفاوت رتبه‌بندی شده در بال‌ها است.

حجم تولید و اقتصاد هزینه

سازگاری مواد گزینه های شما را محدود می کند. اقتصاد حجم بودجه شما را تعیین می کند. این تفاوت شماره سه است و اغلب عاملی است که سودآوری یک برنامه را می‌سازد یا می‌شکند. هر دو فرآیند نیاز به سرمایه‌گذاری اولیه در ابزارآلات دارند، اما روشی که این هزینه‌ها در مقادیر تولید مستهلک می‌شوند، منحنی‌های بسیار متفاوتی را برای هر-قسمت برای ورق فلزی مهر و موم شده در مقابل ریخته گری فلزی ایجاد می‌کند.

استهلاک ابزار و منحنی‌های هزینه هر{0}قسمت

هزینه ابزارآلات را به عنوان مالیات ثابتی در نظر بگیرید که در هر قطعه ای که تولید می کنید پخش می شود. هرچه قطعات بیشتری اجرا کنید، سهم هر قسمت از آن مالیات کمتر می شود. اینجا جایی است که این دو فرآیند از هم جدا می شوند.

بسته به تعداد ایستگاه، مواد و تقاضای تحمل، هزینه های قالب بندی معمولاً از 30000 دلار تا بیش از 250000 دلار برای ابزارهای پیشرفته متغیر است. تند به نظر می رسد، اما در 500000 قطعه سهم ابزار به پنی در هر قطعه کاهش می یابد. هزینه نهایی هر مهر زنی اضافی اساساً مواد خام به اضافه زمان پرس است.

هزینه های قالب ریخته گری به طور کلی در یک براکت مشابه یا بالاتر قرار می گیرند10000 دلار تا 100 دلار،000+بسته به پیچیدگی حفره، طراحی کانال خنک کننده و خانواده آلیاژی. با این حال، ریخته‌گری قطعاتی به شکل نزدیک به-شبکه- تولید می‌کند که اغلب از مراحل ماشین‌کاری که برای مونتاژ چند قطعه‌ای نیاز دارد، صرف نظر می‌کند. این صرفه جویی در پایین دست می تواند قیمت بالاتر قالب را به ویژه برای اجزای هندسی پیچیده جبران کند.

آستانه های حجمی که در آن هر فرآیند برنده می شود

کراس اوور کجا اتفاق می افتد؟ پاسخ به پیچیدگی قطعه بستگی دارد، اما داده های صنعت به مناطق پاک اشاره می کند:

• زیر 5000 واحد- هیچ‌کدام از فرآیندها به راحتی هزینه ابزار را توجیه نمی‌کنند. ماشینکاری CNC یا روشهای{2}}حجم پایین اغلب در اینجا برنده می شوند.
• 5000 تا 50000 واحد- ریخته گری فلزی مزیتی برای هندسه های سه بعدی پیچیده به دست می آورد زیرا یک شات جایگزین چندین قطعه مهر و موم شده به اضافه کار مونتاژ می شود. قطعات مسطح ساده تر همچنان به مهر زدن در انتهای پایین این محدوده علاقه دارند.
• 50،000+ واحد- ورق فلزی مهر شده برای قطعات مناسب با هندسه ورق غالب است. قالب های پیشرونده که با سرعت کامل کار می کنند کمترین هزینه برای هر{2}}قطع موجود در فلزکاری را برای قطعات مسطح و فرم دار با حجم بالا ارائه می کنند.

یک مدل ذهنی مفید: اگر قطعه شما چیزی را که در غیر این صورت چندین مهر و موم به هم جوش داده می شد، یکپارچه می کند، ریخته گری در حجم های متوسط ​​می تواند مقرون به صرفه تر باشد زیرا هزینه مونتاژ را به طور کامل حذف می کنید. یک مطالعه موردی صنعت نشان داد الف35 درصد کاهش هزینه کلبا تبدیل پنج مهر زنی به یک ریخته گری آلومینیومی، حتی در حجم های بسیار کمتر از 50000.

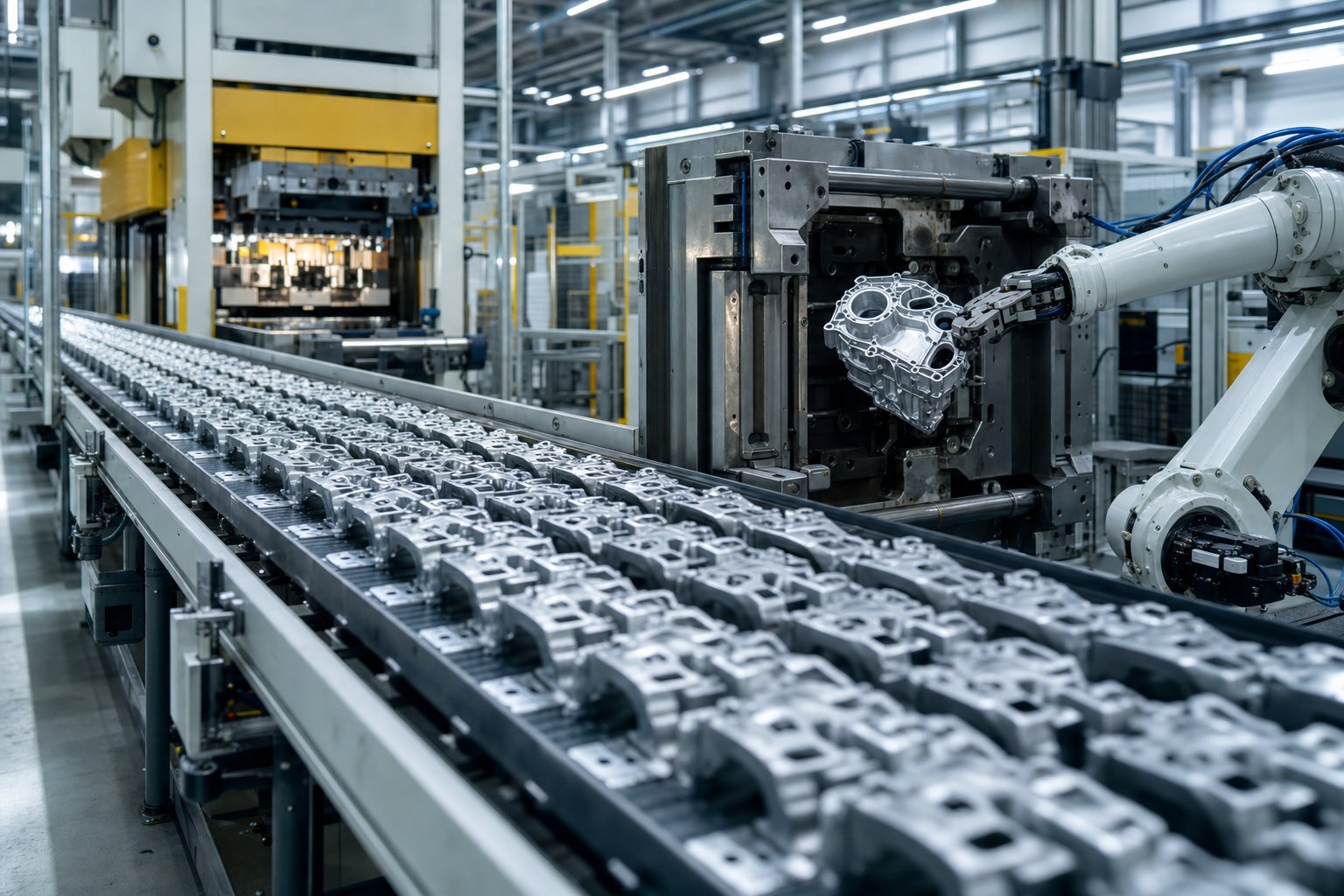

زمان چرخه و مقایسه عملکرد

اقتصاد حجم فقط مربوط به هزینه ابزار نیست. زمان چرخه تعیین می‌کند که با چه سرعتی می‌توانید سفارشات را تکمیل کنید و چه مقدار زمان پرس یا ماشین برای هر قطعه مصرف می‌کنید.

پرس های مهر زنی پیشرونده به طور معمول با 200 تا 600+ ضربه در دقیقه برای قطعات کوچک-تا-متوسط ​​کار می کنند. هر ضربه یک جزء تمام شده تولید می کند. این توان عملیاتی برای هر فرآیند شکل‌گیری فلز دیگر مشکل است.

چرخه های ریخته گری برحسب ثانیه در هر شات به جای قطعات در دقیقه اندازه گیری می شوند. یک چرخه معمولی محفظه سرد-آلومینیوم 30 تا 90 ثانیه بسته به اندازه قطعه و ضخامت دیوار طول می کشد. ریخته‌گری روی محفظه داغ سریع‌تر است، اما همچنان در عکس‌های جداگانه اندازه‌گیری می‌شود تا تغذیه نواری پیوسته. نتیجه: ریخته گری به زمان ماشین بیشتری برای هر قطعه نیاز دارد، که هزینه ساعتی موثر را در حجم های بسیار بالا افزایش می دهد.

غذای آماده ساده است. برای قطعات مسطح یا کم عمق-در مقادیر بسیار زیاد سالانه، مزیت سرعت کوبیدن به اقتصاد واحد بی‌نظیر تبدیل می‌شود. برای قطعات پیچیده و سه بعدی با حجم متوسط، توانایی ریخته گری برای یکپارچه سازی هندسه و نادیده گرفتن مراحل مونتاژ اغلب هزینه کل مالکیت کمتری را ارائه می دهد، حتی با زمان چرخه طولانی تر. چالش واقعی زمانی پیش می‌آید که حجم شما در ناحیه خاکستری قرار می‌گیرد و هندسه شما می‌تواند در هر دو طرف پیش برود. در این موارد، ابزار خود به متغیر تصمیم‌گیر تبدیل می‌شود، که دقیقاً همان جایی است که تفاوت بعدی مشخص می‌شود.

طراحی ابزار و واقعیت های زمان سرب

اقتصاد حجم نشان داد که با افزایش مقادیر، هزینه ابزارآلات هر قطعه کاهش می‌یابد. اما هزینه فقط نیمی از داستان ابزار است. نیمه دیگر زمان است. از امضای سفارش خرید و اجرای اولین قسمت تولید چند هفته می گذرد؟ این سوال باعث می‌شود که طراحی ابزار و زمان پیش‌بینی اختلاف شماره چهار باشد، و این عاملی است که احتمالاً برای تیم‌های منبع‌یابی کورکورانه که منحصراً روی قیمت قطعه تمرکز می‌کنند، است.

مهر زنی طراحی قالب از مفهوم تا آزمایش

قالب مهر زنی فلزی به عنوان یک مدل سه بعدی ساخته شده حول هندسه قطعه، جریان مواد و پارامترهای پرس شروع می شود. مهندسان هر ایستگاه را در قالب پیش رونده یا انتقالی ترسیم می‌کنند، پروفیل‌های خالی، عمق‌ها، شعاع‌های شکل‌دهی و مکان‌های خلبان را تعریف می‌کنند. بلوک‌های فولادی ابزار، معمولاً D2، A2، یا درج‌های کاربید برای سطوح سایش، سپس از طریق ماشین‌کاری CNC، سیم EDM و سنگ‌زنی سطحی می‌روند تا به تلورانس‌هایی که اغلب در محدوده +/-0.01 میلی‌متر روی سطوح شکل‌دهی بحرانی می‌رسند، دست یابند.

پس از ماشین کاری، قالب وارد مرحله آزمایشی می شود، که شامل نصب ابزار در دستگاه مهر زنی، اجرای قطعات نمونه و تکرار بر روی فاصله ها، زمان بندی و فشار تا زمانی که مهر زنی ها به چاپ برسند. همانطور که آرت هدریک کارشناس مهر زنی اشاره می کند،آزمایش مرگ می تواند از چند دقیقه تا چند ماه طول بکشدبسته به پیچیدگی قطعه و تقاضاهای تحمل. شکل‌دهی نرم‌افزار شبیه‌سازی به فشرده‌سازی آن پنجره با مشکلات مهندسی خارج از فرآیند قبل از برش فولاد کمک می‌کند، اما-متغیرهای واقعی مانند اصطکاک، گرما، و انحراف فشار همچنان نیازمند اصلاح- هستند.

برای خریدارانی که قالب‌های مهر زنی آلومینیومی یا ابزارهای مهرزنی داغ-را تامین می‌کنند، قابلیت مهندسی قالب‌ساز مستقیماً تعیین می‌کند که چقدر سریع به تولید پایدار برسید. تامین کنندگان دوست دارندYICHEN، که در مهندسی قالب سفارشی برای کاربردهای مهر زنی داغ و مهر زنی تخصص دارند، می توانند این مفهوم را-به-پنجره تولید با جفت کردن طراحی شبیه سازی{2}}با-پرس های آزمایشی داخلی، کوتاه کنند. این ترکیب اهمیت دارد زیرا هر هفته ذخیره شده در توسعه ابزار یک هفته در جدول زمانی راه اندازی محصول شما به دست می آید.

مهندسی قالب ریخته گری و سیستم های خنک کننده

قالب‌های ریخته‌گری به سطح مشابهی از دقت نیاز دارند، اما چالش‌های مهندسی تغییر می‌کنند. قالب باید در برابر چرخه حرارتی مکرر مقاومت کند زیرا آلیاژ مذاب با فشار زیاد حفره را سیل می‌کند، جامد می‌شود و صدها هزار بار به بیرون پرتاب می‌شود.

اجزای قالب معمولاً از فولاد ابزار کار H13 داغ- که تا 44-48 HRC سخت شده است، ماشین کاری می شوند. فراتر از خود هندسه حفره، مهندسان باید طراحی کنند:

• کانال های خنک کننده- خطوط آبی داخلی نزدیک به سطوح حفره برای کنترل میزان انجماد و به حداقل رساندن تخلخل مسیر می‌شوند.
• سیستم های اجکتوری- پین کردن طرح‌بندی‌ها و مکانیسم‌های اسلایدی که قطعه را بدون اعوجاج یا علامت کشیدن آزاد می‌کنند.
• تهویه- کانال‌های نازکی که به هوای محبوس شده اجازه می‌دهد در حین تزریق بدون ایجاد فلاش خارج شود.
• طراحی دونده و دروازه- مسیرهای جریانی که فلز مذاب را به طور یکنواخت تحویل می‌دهند تا از بسته شدن سرد و پر کردن نقص جلوگیری شود.

هر یک از این زیرسیستم‌ها ساعات طراحی و ماشین‌کاری را اضافه می‌کنند که قالب‌های مهر زنی معمولاً به آن نیاز ندارند. سپس آزمایش و اعتبارسنجی برای تأیید اینکه قالب قبل از شروع تولید در مقیاس کامل، قطعات قابل قبولی را تولید می‌کند، از نظر مفهومی مشابه آزمایش مهر زنی اما اغلب طولانی‌تر به دلیل متغیرهای حرارتی درگیر، ضروری است.

مقایسه زمان سرب و نحوه کوتاه کردن آن

زمان‌های تحویل معمولی تقریباً به شرح زیر تجزیه می‌شوند: یک قالب ساده پیش‌رونده ممکن است ظرف 6 تا 10 هفته برای تولید آماده شود، در حالی که یک قالب انتقال چند ایستگاهی پیچیده می‌تواند 14 تا 20 هفته را فشار دهد. قالب‌های ریخته‌گری برای قطعات آلومینیومی معمولاً در محدوده 10 تا 16 هفته‌ای برای پیچیدگی متوسط ​​قرار می‌گیرند، که برای ابزارهای چند کشویی بزرگ تا 20+ هفته ادامه می‌یابد.

چندین عامل باعث طولانی‌تر یا کوتاه‌تر شدن آن جدول‌های زمانی می‌شوند:

• پیچیدگی بخش- ایستگاه‌های بیشتر، تحمل‌های سخت‌تر، و دیوارهای نازک‌تر، تکرار طراحی و زمان ماشین‌کاری را برای هر دو فرآیند اضافه می‌کنند.
• سرمایه گذاری شبیه سازی از قبل- شکل‌دهی کامل یا شبیه‌سازی جریان، چرخه‌های آزمایش فیزیکی را کاهش می‌دهد، گاهی اوقات با هفته‌ها زمان فشار دادن.
• در دسترس بودن مواد- فولادهای ابزار تخصصی یا بلوک‌های بزرگ ممکن است زمان خرید خود را داشته باشند.
• ظرفیت تامین کننده و ماشینکاری در خانه- فروشگاه‌هایی که چندین شیفت را با برنامه‌های فشرده‌سازی EDM، CNC و سنگ‌زنی یکپارچه در مقابل عملیات برون‌سپاری اجرا می‌کنند.
• نمونه سازی قبل از ابزار سخت- اجرای نمونه‌های اولیه-ابزار نرم یا سریع-هندسه را قبل از متعهد شدن به ابزارهای تولید سخت شده تأیید می‌کند و از حلقه‌های پرهزینه دوباره کاری جلوگیری می‌کند.
• وضوح ارتباط- داده‌های سه‌بعدی کامل، تلورانس‌های تعریف‌شده، و مشخصات مواد تایید شده در ابتدای شروع، از تغییرات طراحی اواسط-ساختمان که خطوط زمانی را متوقف می‌کند، جلوگیری می‌کند.

نتیجه نهایی: ابزار مهر زنی برای هندسه های ساده تر سریعتر به تولید می رسد، در حالی که قالب های ریخته گری به دلیل پیچیدگی مدیریت حرارتی خطوط پایه طولانی تری دارند. در هر دو مورد، تخصص مهندسی در مرحله ساخت-بزرگترین اهرم برای فشرده‌سازی زمان تولید بدون کاهش کیفیت قطعه است. این تخصص همچنین تعیین می‌کند که ابزار تمام‌شده تا چه اندازه ابعاد را نگه می‌دارد، که ما را به تفاوت مهم بعدی می‌رساند: قابلیت‌های تحمل.

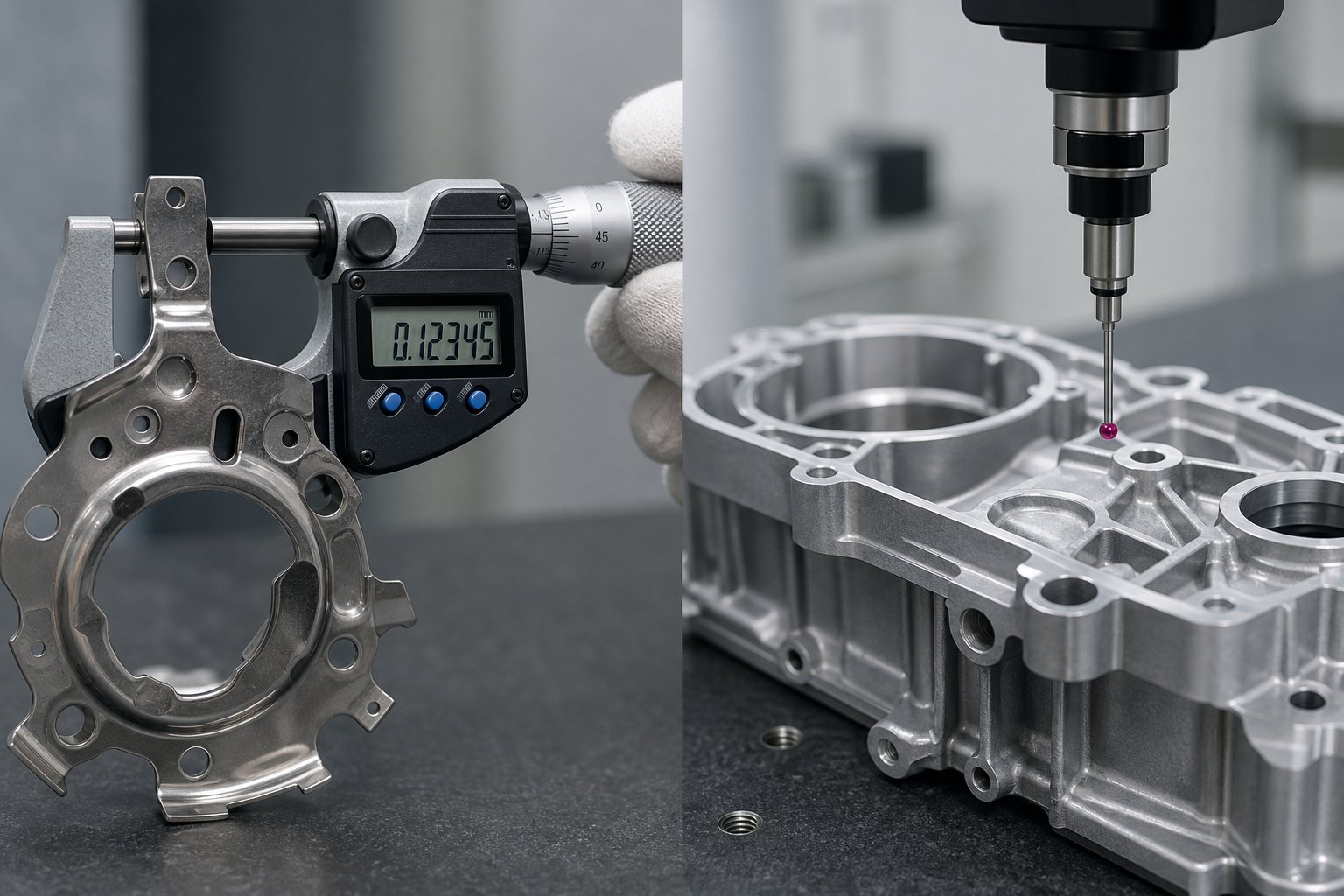

قابلیت های دقت و تحمل ابعادی

کیفیت ابزار سقفی را برای آنچه که یک فرآیند می تواند به صورت بعدی به دست آورد تعیین می کند. تفاوت شماره پنج بررسی می کند که واقعاً چه چیزی از این ابزار بیرون می آید: چقدر می توانید یک بعد را محکم نگه دارید، نتیجه در طول یک دوره تولید چقدر قابل تکرار است، و هر فرآیند در کجا به کمک ماشینکاری ثانویه برای رسیدن به مشخصات مهم نیاز دارد؟ برای کاربردهای سخت‌افزاری مانند کانکتورها و پایانه‌ها، این پاسخ‌ها تعیین می‌کنند که آیا قطعات با سرعت قابل اطمینانی مونتاژ می‌شوند یا خیر. برای محفظه‌ها و محفظه‌های مهر و موم شده، تعیین می‌کنند که ماشین‌کاری پست‌{2}}چقدر به مزیت هزینه شما می‌خورد.

تحمل قابل دستیابی برای قطعات مهر و موم شده

مهر زنی از یک مزیت اساسی سود می برد: شما در حال تغییر شکل فلز جامد در دمای اتاق هستید. هیچ انقباض ناشی از انجماد، هیچ انقباض حرارتی در مدل، و هیچ تخلخلی برای برهم زدن یکپارچگی سطح وجود ندارد. نتیجه رفتار ابعادی بسیار قابل پیش بینی است، به ویژه در ویژگی های صاف و شکل.

محدوده‌های تحمل استاندارد صنعتی-برای یک ورق فلزی مهر شده بر اساس نوع ویژگی تجزیه می‌شود:

• ویژگی های صاف خالی یا سوراخ شده- +/-0.05 میلی متر تا +/-0.10 میلی متر برای مهر زنی دقیق، +/-0.10 میلی متر تا +/-0.20 میلی متر برای تولید استاندارد.
• موقعیت های سوراخ- +/-0.05 میلی‌متر تا +/-0.15 میلی‌متر با قالب‌های دقیق، گشاد شدن به +/-0.30 میلی‌متر در ابزارهای تولید عمومی.
• ابعاد خم- +/-0.10 میلی متر تا +/-0.25 میلی متر بسته به ضخامت مواد و طول خمش.
• زوایای خم شدن- +/-0.5 درجه برای کار با دقت بالا، +/-1 تا 2 درجه برای برنامه‌های معمولی.
• صافی- 0.1 تا 0.3 میلی متر بسته به اندازه قطعه، با پانل های بزرگتر اجازه می دهد تا انحراف کمی بیشتر.

این اعداد در میلیون‌ها چرخه زمانی که قالب‌ها به درستی نگهداری می‌شوند، باقی می‌مانند. پرس های سروو مدرن با کنترل سرعت قوچ و پایین{1}}موقعیت-وضعیت مرکز با دقت بیشتری نسبت به پرس های مکانیکی، پنجره را بیشتر سفت می کنند و تغییرات مربوط به انحراف- را در سرعت های بالا کاهش می دهند.

تحمل قابل دستیابی برای قطعات ریخته گری

دایکاست متغیرهایی را معرفی می کند که مهر زنی از آنها اجتناب می کند: فلز مذاب در حین جامد شدن منقبض می شود، گرادیان حرارتی تنش داخلی ایجاد می کند و اگر گاز در حین تزریق به دام بیفتد، تخلخل ایجاد می شود. همه اینها نتایج ابعادی را نسبت به اسمی تغییر می دهند.

با این حال، ریخته‌گری فشار بالا-به دقت قابل‌توجهی برای فرآیند-مایع به-جامد دست می‌یابد. تلورانس استاندارد NADCA برای آلومینیوم معمولاً در +/-0.05 میلی متر در هر 25 میلی متر بعد خطی قرار می گیرد، با حداقل خط پایه تقریباً +/--0.13 میلی متر برای ویژگی های کوچک. آلیاژهای روی حتی بهتر عمل می کنند و به دلیل نرخ انقباض کمتر و رفتار انجماد پایدارتر، تقریباً 0.038+/- میلی متر در هر 25 میلی متر را نگه می دارند.

جایی که ریخته گری می درخشد، تکرارپذیری روی سطوح پیچیده سه بعدی است. یک محفظه چند-دارای باس ها، دنده ها و حفره های داخلی می تواند با ابعاد ثابت از قالب جدا شود، مشروط بر اینکه پارامترهای فرآیند ثابت باشند. این چالش روی سطوح محکم{4}}همجفتی تحمل، سطوح آب بندی، یا حفره های بلبرینگ که تغییرات ذاتی از چرخه حرارتی و جابجایی{5}}خط، ابعاد را خارج از محدوده قابل قبول می کند، ظاهر می شود.

هنگامی که ماشینکاری ثانویه ضروری می شود

در اینجا یک سوال عملی وجود دارد: چه زمانی هر فرآیند قطعات را آماده مونتاژ می کند، و چه زمانی برای ماشینکاری اضافی نیاز به بودجه دارید؟

برای مهر زنی، ماشینکاری ثانویه به ندرت مورد نیاز است. ویژگی‌های تخت مهر و موم شده و سوراخ‌های سوراخ‌شده معمولاً الزامات مونتاژ را مستقیماً از روی پرس برآورده می‌کنند. مداخلات اصلی فرآیند-پست، جدا کردن لبه‌های تیز و ایجاد گهگاه یک ناحیه محلی برای سفت کردن صافی فراتر از قابلیت استاندارد است.

برای دایکاست، ماشینکاری ثانویه در رابط های بحرانی رایج است. سطوح آب‌بندی، ژورنال‌های یاتاقان، سوراخ‌های رزوه‌دار و سوراخ‌های دقیق تقریباً همیشه برای رسیدن به 0.025+/{4}} میلی‌متر یا تلرانس‌های سخت‌تر مورد نیاز قطعات جفت‌شونده، نیاز به پرداخت CNC دارند. سطح as{5}}ریخته‌شده نمی‌تواند آن مشخصات را به‌طور قابل اعتماد ارائه کند، زیرا عدم تطابق خط جدایی به تنهایی می‌تواند +/-0.05 میلی‌متر از بودجه تحمل را مصرف کند.

الگو مشخص است. مهر زنی تلورانس های محکم تر و قابل پیش بینی تری را در هندسه مسطح و کم عمق- بدون عملیات اضافی ارائه می دهد. ریخته‌گری سطوح پیچیده سه‌بعدی را با سازگاری خوب انجام می‌دهد، اما اغلب به داده‌های ماشینکاری روی داده‌ها و رابط‌های حیاتی نیاز دارد. اگر طرح شما دارای ویژگی های جفت گیری دقیق زیادی است، هزینه ماشینکاری را در قیمت ریخته گری لحاظ کنید. اگر قسمت شما عمدتاً مسطح با ویژگی های منگنه و خمیده است، مهر زدن به شما ابعاد تمام شده را مستقیماً از ابزار می دهد.

تلورانس ها به شما می گوید که آیا قطعات مناسب هستند یا خیر. اما بعد از جا افتادن آنها چه اتفاقی می افتد؟ پس{1}}نیازهای پردازش و ضایعات مواد، تصویر هزینه کل را کامل می‌کنند، و اینجاست که تفاوت شماره شش مرز واضح‌تری بین این دو روش ترسیم می‌کند.

ارسال{0}}نیازهای پردازش و پایداری

تلورانس ها تعیین می کنند که آیا قطعات به درستی مونتاژ می شوند یا خیر. پردازش پست تعیین می‌کند که چه هزینه‌ای برای رسیدن به آن‌ها وجود دارد، و چه ردپایی از تولید باقی می‌ماند. تفاوت شماره شش، عملیات ثانویه مورد نیاز هر فرآیند و مشخصات پایداری را پوشش می دهد که به طور فزاینده ای بر تصمیمات منبع یابی تولیدکنندگان تحت فشار برای کاهش ضایعات و مصرف انرژی تأثیر می گذارد.

عملیات ثانویه پس از مهر زنی

هنگامی که فلز را مهر می زنید، این قطعه اغلب پرس را به حالت عملکرد نهایی خود نزدیک می کند. یک براکت ورق آلومینیومی مهر و موم شده یا یک پایانه مسی مهر شده ممکن است قبل از ارسال فقط به تکمیل جزئی نیاز داشته باشد. با این حال، چندین مرحله ثانویه بسته به الزامات برنامه رایج است:

• سوراخ زدایی و اصلاح لبه- لبه های برش خورده از خالی کردن و سوراخ کردن معمولاً یک ناحیه برش تمیز- و یک منطقه جدا شده ناهموارتر را نشان می دهد. غلت زدن، تکمیل ارتعاشی یا جدا کردن دستی این لبه ها را برای ایمنی و مونتاژ مناسب می کند.
• آبکاری و پوشش- روکش روی، آبکاری نیکل، آبکاری قلع یا غیرفعال کردن، مقاومت در برابر خوردگی و رسانایی را در صورت نیاز اضافه می‌کند. انبار کویل از قبل آبکاری شده گاهی اوقات می تواند این مرحله را به طور کامل حذف کند.
• جوشکاری یا پرچکاری- قطعاتی که نمی‌توانند هندسه کامل را در یک مهر زنی به دست آورند ممکن است برای اتصال اجزای فرعی-به جوش نقطه‌ای، جوش لیزری یا بست مکانیکی نیاز داشته باشند.
• عملیات حرارتی- مهر زنی فولاد فنری یا کربن پر-ممکن است برای رسیدن به خواص مکانیکی مورد نظر نیاز به سخت شدن یا تمپر داشته باشد.
• نظافت و پولیش آرایشی- حذف روغن های مهر زنی و علائم جزئی سطح، به ویژه روی قطعات فولادی ضد زنگ یا لوازم آرایشی-.

نکته کلیدی: بیشتر پردازش‌های پست مهر کردن{0}}به جای اصلاح ابعاد به کیفیت سطح یا حفاظت در برابر خوردگی می‌پردازند. شما به ندرت یک مهر زنی را برای ضربه زدن به یک تلورانس ماشین می کنید.

قطعات ریخته‌شده به شکل شبکه نزدیک- از قالب خارج می‌شوند، اما «نزدیک» کار واقعی را در آن جمله انجام می‌دهد. چندین عملیات بین یک گلوله پرتاب شده و یک جزء تمام شده قرار دارند:

• پیرایش- حذف رانرها، گیت‌ها، سرریزها و فلاش باقی مانده از مسیر تزریق. این معمولاً بلافاصله پس از بیرون راندن در قالب مخصوص تریم انجام می شود.
• ماشینکاری CNC- سطوح جفت، سوراخ‌های رزوه‌دار، سوراخ‌های یاتاقان، و وجه‌های آب‌بندی تقریباً همیشه نیاز به ماشین‌کاری نهایی دارند تا تحمل‌هایی کمتر از حدی که-شرایط ریخته‌گری اجازه می‌دهد به دست آید.
• شات بلاست یا تکمیل ارتعاشی- سطح ریخته گری را تمیز می کند و بافت یکنواختی را قبل از پوشش ایجاد می کند.
• درمان سطحی- پوشش پودری، آنودایز، تبدیل کرومات، یا آبکاری الکتریکی بسته به آلیاژ و محیط استفاده نهایی-.
• اشباع- اشباع خلاء، تخلخل‌های کوچک در فشار-ریخته‌گری‌های محکم را مهر می‌کند، هرگز نیازی به مهر و موم کردن پله‌ای نیست.

این الگو واضح است: پردازش پست ریخته‌گری{0}}اغلب شامل ماشین‌کاری ابعادی است که هزینه و زمان چرخه را اضافه می‌کند، در حالی که پردازش پست{1}}عمدتاً آرایشی یا محافظ است.

نرخ زباله و عوامل پایداری

هر دو فرآیند ضایعات تولید می کنند، اما به اشکال مختلف. وقتی فلز را از ورق می‌زنید، اسکلت، نوار باقی‌مانده پس از خالی شدن قطعات، تبدیل به زباله می‌شود. بسته به هندسه قطعه و کارایی تودرتو، استفاده از مواد می تواند به طور قابل توجهی متفاوت باشد، با اشکال پیچیده که نسبت به صفحات مستطیلی ساده ضایعات لبه بیشتری تولید می کنند. نکته مثبت: این ضایعات اسکلت، مواد آلیاژی تمیز و تکی است که مستقیماً با ارزش تقریباً کامل-به بازیافت باز می‌گردد.

ضایعات دایکاست به شکل دونده، سرریز، بیسکویت و گاه به گاه رد شات ها می باشد.ریخته گری سنتی می تواند مقادیر قابل توجهی ضایعات فلزی تولید کند، اما ریخته گری ها معمولاً این مواد را در خانه- دوباره ذوب می کنند و آن را در یک حلقه بسته نگه می دارند. استفاده از مواد به طور کلی زیاد است زیرا فلز فقط حفره قالب و مسیرهای سرریز کنترل شده را پر می کند، با کمترین ضایعات لبه در مقایسه با روش مبتنی بر مهر زنی-.

مصرف انرژی به طور قابل توجهی متفاوت است. مهر زنی یک فرآیند سرد-شکل دهی است: پرس از انرژی الکتریکی یا مکانیکی برای تغییر شکل فلز جامد بدون گرم کردن آن استفاده می کند. ریخته گری نیازمند ذوب آلیاژ ابتدا، نگه داشتن آن در دمای داخل کوره و سپس تزریق آن است. این تقاضای انرژی حرارتی باعث می‌شود که ریخته‌گری به‌ازای هر کیلوگرم محصول نهایی، ذاتاً انرژی بیشتری- داشته باشد.

هم ریخته‌گری و هم ریخته‌گری‌های زیرین پروفیل‌های قابل بازیافت{{0}پایان{{1} عمر قوی را ارائه می‌دهند، با فلزات از هر یک از فرآیندها قابل بازیافت با نرخ‌های بالا، که باعث می‌شود تصمیم پایداری در مورد اینکه کدام فرآیند را انتخاب کنید و بیشتر در مورد اینکه هر عملیات چگونه حلقه‌های ضایعات و ورودی‌های انرژی را در طول تولید مدیریت می‌کند، کمتر می‌کند.

برای تیم‌هایی که عوامل محیطی را اندازه‌گیری می‌کنند، راهکار عملی این است: مهر زنی انرژی کمتری در هر قطعه مصرف می‌کند، اما ضایعات هندسی بیشتری از ورق تولید می‌کند. ریخته‌گری انرژی بیشتری مصرف می‌کند اما استفاده از مواد را در اشکال پیچیده‌تر نگه می‌دارد. هر دو فرآیند به طور خالص به جریان‌های بازیافت فلز وارد می‌شوند، و هر دو به طور پیوسته از طریق راندمان کوره مدرن، پرس‌های سروو{1}}و بازیابی ضایعات حلقه بسته بهبود می‌یابند. شکاف پایداری بین آنها کمتر از آن چیزی است که اکثر خریداران انتظار دارند، به این معنی که هندسه، حجم و هزینه معمولاً محرک های اصلی تصمیم هستند.

با توجه به شش تفاوت رتبه‌بندی شده که اکنون به صورت جداگانه پوشش داده شده‌اند، گام بعدی جمع کردن آنها در یک نمای واحد است که به شما امکان می‌دهد هر عامل را در یک نگاه مقایسه کنید.

خلاصه مقایسه کنار هم--

شش تفاوت، ده‌ها نقطه داده و تفاوت‌های ظریف. اگر تمام بخش‌ها را خوانده باشید، اکنون متوجه می‌شوید که چرا تصمیم‌گیری‌ها به ندرت به یک متغیر منتهی می‌شوند. اما وقتی در یک جلسه منبع یابی هستید که صفحه گسترده باز است و مهلتی در پیش است، به تصویر کامل در یک نما نیاز دارید. این بخش دقیقاً همان را ارائه می دهد: یک جدول اصلی برای اسکن سریع، و به دنبال آن راهنمایی واضح در مورد اینکه کدام سناریوها برنده آشکاری دارند و به تجزیه و تحلیل مهندسی عمیق تر نیاز دارند.

جدول مقایسه استاد

برندگان را بر اساس سناریوی کاربردی پاک کنید

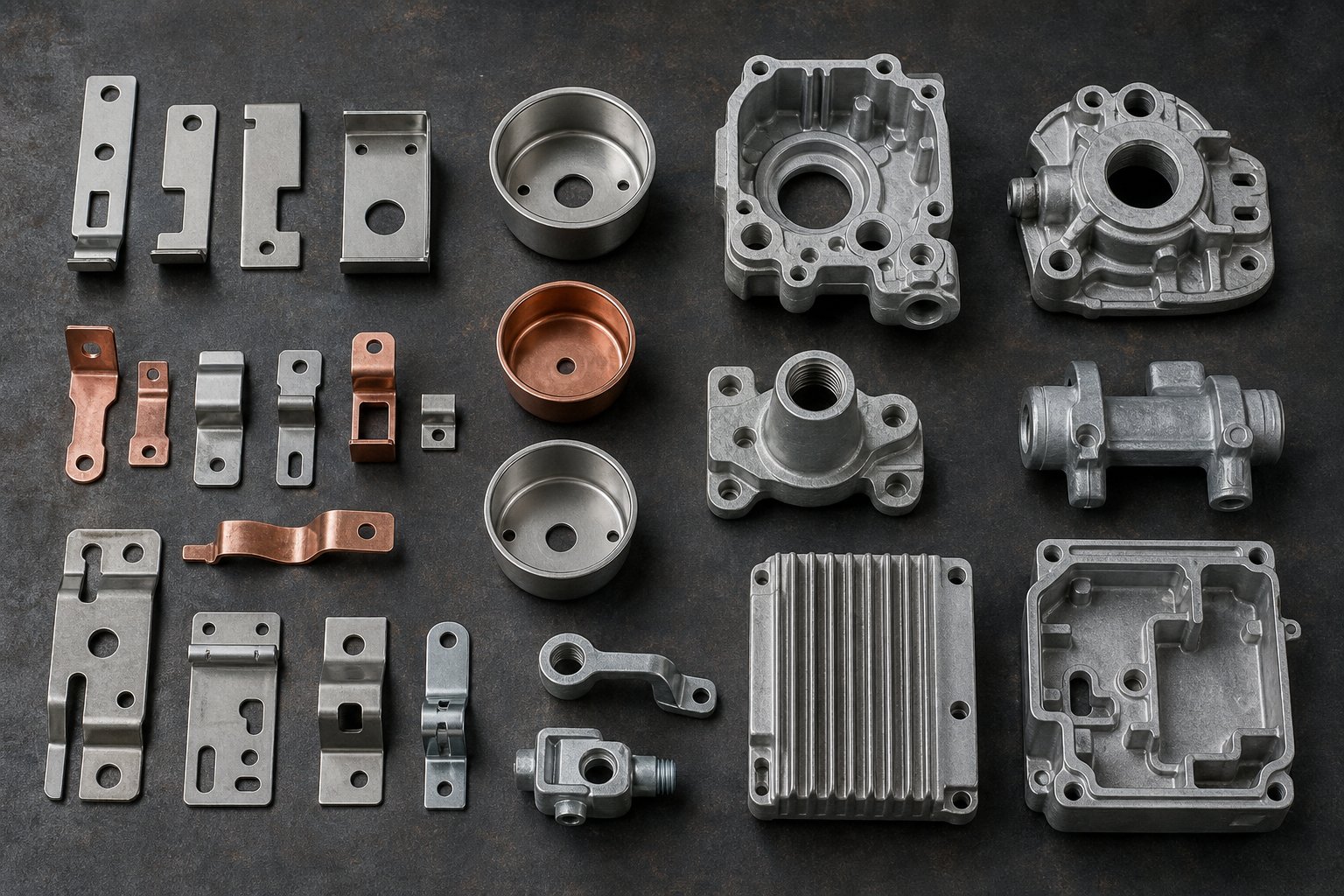

برخی از پروژه ها دقیقاً در یک اردوگاه قرار می گیرند. وقتی هندسه، متریال و حجم به وضوح در یک راستا قرار گیرند، تصمیم سریع است و خطر انتخاب اشتباه کم است.

زمانی که مهر زنی غالب است:

• این قطعه مسطح، خمیده یا کم عمق است-از ورق با حجم سالانه بالای 50000 واحد، مانند پانل های بدنه خودرو، کنتاکت های الکتریکی، یا براکت های ساختاری ساخته شده از فولاد مهر شده یا آلومینیوم مهر شده.
• این ماده باید آهنی (فولاد کربنی، فولاد ضد زنگ) یا یک آلیاژ عجیب و غریب باشد که به شکل ریخته‌گری در دسترس نباشد، که باعث می‌شود فولاد ریخته‌گری یا ریخته‌گری آهنی مشابه از نظر فیزیکی غیرعملی باشد.
• زمان چرخه و توان عملیاتی اولویت اصلی است، و هندسه به ضخامت دیواره یا حفره‌های داخلی متغیری نیاز ندارد که مونتاژ چند قطعه- را مجبور کند.

دایکستینگ زمانی غالب می شود که:

• این قطعه به هندسه سه بعدی پیچیده- با دنده های داخلی، باس ها، دیوارهای نازک و ویژگی های یکپارچه نیاز دارد که در غیر این صورت نیاز به مهر و موم های متعددی دارد که با هم جوش داده شوند.
• مواد آلومینیوم، روی یا منیزیم است، هندسه چندین جزء را در یک شات ادغام می کند و حجم سالانه سرمایه گذاری قالب را توجیه می کند، معمولاً بالای 5000 واحد.
• الزامات پرداخت سطح به یک سطح صاف{0}}ریخته‌شده که مراحل پوشش پایین‌دستی را کاهش می‌دهد، مانند محفظه‌های لوازم الکترونیکی مصرفی یا سخت‌افزارهای تزئینی، ترجیح می‌دهد.

منطقه خاکستری و استراتژی های مونتاژ ترکیبی

هر قسمت به طور تمیز در یک ستون قرار نمی گیرد. منطقه خاکستری زمانی ظاهر می شود که آلومینیوم ماده انتخابی باشد، هندسه شامل بخش های مسطح و پیچیدگی 3 بعدی محلی است و حجم ها در محدوده 10000 تا 50000 قرار می گیرند. در این شرایط، هر دو فرآیند می‌توانند از نظر فنی قطعه را تولید کنند، و تای شکن اغلب به کل هزینه زمین شامل مونتاژ، ماشین‌کاری ثانویه و استهلاک ابزار کاهش می‌یابد.

یکی از رویکردهای رایج تر، مونتاژ هیبریدی است: ترکیب قطعات مهر شده و ریخته گری در یک واحد واحد.صنایع شیلو این استراتژی را نشان دادبا مهندسی مجدد یک ریخته‌گری آلومینیومی کامل به‌عنوان مونتاژ هیبریدی -و-ریخته‌گی، کاهش وزن، کاهش هزینه‌ها و بهبود قابلیت سرویس. اگر پانل زیر بدنه SUV ضربه می خورد، فقط بخش مهر شده به جای کل ریخته گری نیاز به تعویض داشت. این نوع مزیت عملی فراتر از خودرو به تجهیزات صنعتی، محفظه‌های باتری EV و مجموعه‌های ساختاری گسترش می‌یابد که در آن مناطق مختلف قطعه با نیازهای عملکرد متفاوتی روبرو هستند.

هنگامی که خود را در منطقه خاکستری می بینید، حرکت درست، اجرای یک مطالعه امکان سنجی موازی با تامین کننده مهر زنی و تامین کننده ریخته گری دایکاست، و مقایسه کل هزینه مالکیت به جای قیمت قطعه به تنهایی. عواملی در استهلاک ابزار، ماشینکاری ثانویه، کار مونتاژ، ارزش ضایعات، و زمان--برای عرضه به بازار. اعداد شما را در جهت درست راهنمایی می کنند و یک چک لیست تصمیم گیری ساختاریافته این مقایسه را برای هر شماره قطعه جدیدی که از روی میز شما عبور می کند قابل تکرار می کند.

توصیه نهایی و کتاب راهنما منبع یابی

جدول مقایسه اصلی داده ها را به شما می دهد. چک لیست تصمیم گیری به شما می گوید که با آن چه کاری انجام دهید. اگر به شماره قطعه جدید خیره شده‌اید و به پاسخ قطعی در مورد اینکه آیا به دنبال مهر زنی یا ریخته‌گری فلزی باشید نیاز دارید، پروژه خود را از طریق این پنج سؤال اجرا کنید. پاسخ ها به وضوح در یک جهت برای اکثر برنامه های کاربردی دنیای واقعی نشان داده می شوند.

پنج{0}}چک لیست تصمیم گیری سؤال

1. هندسه قطعه چیست؟- اگر شکل غالباً مسطح، خمیده یا کم عمق-از ضخامت یکنواخت- کشیده شده باشد، مهر زدن برنده است. اگر به ضخامت دیوار متغیر، دنده های داخلی یا ویژگی های سه بعدی یکپارچه نیاز دارد که در غیر این صورت مستلزم مونتاژ چند-قطعه ای است، ریخته گری برنده می شود.
2. حجم سالانه شما چقدر است؟- بیش از 50000 واحد ورق-هندسه دوستانه، مهر زنی کمترین هزینه را برای هر-قطع ارائه می‌کند. بین 5000 تا 50000 واحد قطعات سه بعدی پیچیده، مزیت ادغام{11}}بخش ریخته گری اغلب به نفع اقتصاد است.
3. طراحی به چه موادی نیاز دارد؟- فلزات آهنی یا آلیاژهای عجیب و غریب به طور پیش‌فرض به معنای مهر زنی هستند. آلومینیوم، روی یا منیزیم با هندسه پیچیده به ریخته گری کمک می کند. اگر متریال شما آلومینیوم است و هندسه آن می تواند به هر سمتی پیش برود، به سوال بعدی بروید.
4. قطعه باید دارای چه کلاس تلورانسی باشد؟- تحمل ویژگی‌های مسطح بحرانی-زیر +/{10}}0.08 میلی‌متر به ثبات ابعادی ذاتی مهر کمک می‌کند. ویژگی‌های پیچیده سه‌بعدی در +/-0.10 میلی‌متر تا +/-0.15 میلی‌متر به صورت ریخته‌گری قابل دستیابی هستند، اما سطوح جفت‌گیری که به مشخصات دقیق‌تری نیاز دارند، بدون در نظر گرفتن نیاز به CNC ثانویه دارند.
5. زمان{0}}برای-بازاریابی چقدر فوری است؟- قالب های مهر زنی ساده در 6 تا 10 هفته به تولید می رسد. قالب های دایکاست معمولاً به 10 تا 16+ هفته نیاز دارند. اگر سرعت-به-اول-مقاله یک محدودیت برنامه است، زمان کوتاه‌تر زمان آماده‌سازی ابزار، شروع قابل اندازه‌گیری را فراهم می‌کند.

پروژه خود را صادقانه در هر پنج بعد امتیاز دهید. اگر سه یا چند پاسخ به نفع یک فرآیند باشد، شما جهت خود را دارید. اگر انشعاب نزدیک به زوج باشد، برای مقایسه کل هزینه مالکیت، از یک تامین کننده مهر و هم از یک تامین کننده ریخته گری درخواست قیمت موازی کنید.

برداشت های غلط رایج

حتی تیم های منبع باتجربه مفروضاتی دارند که انتخاب فرآیند را منحرف می کند. در اینجا مواردی وجود دارد که باعث گرانترین اشتباهات می شوند:

• دایکستینگ همیشه گرانتر است.- برای قطعات پیچیده درست نیست. هنگامی که یک ریخته گری جایگزین سه یا چهار مهر زنی به اضافه کار جوشکاری و مونتاژ می شود، هزینه کل زمین اغلب کاهش می یابد. آیا ریخته گری به معنای هزینه بیشتر قطعات فلزی است؟ فقط در صورتی که قیمت قطعه را بدون در نظر گرفتن پس انداز ادغام مقایسه کنید.
• "مهر زدن نمی تواند ویژگی های سه بعدی ایجاد کند."- نادرست است. عمليات كشش عميق، شكل دهي پيشرونده، و عمليات قالب انتقال، هندسه هاي پيچيده اي را از ورق مسطح ايجاد مي كند. یک عملیات مهر و موم فلزی می تواند فنجان، پوسته و محفظه های چند خم- تولید کند که بسیاری از خریداران تصور می کنند نیاز به ریخته گری دارند.
• "کاهش سطح ریخته گری تمام مراحل{0}پست را حذف می کند."- گمراه کننده. در حالی که ریخته‌گری‌ها از قالب صاف‌تر از مهر زنی برشی خارج می‌شوند، همچنان نیاز به پیرایش دارند و بیشتر سطوح کاربردی برای برآوردن شرایط تحمل و آب‌بندی نیاز به ماشینکاری CNC دارند.
• "حجم-بالا همیشه به معنای مهر زدن است."- عموماً برای قطعات هندسی ورقی- صادق است، اما عملیات ریخته گری بزرگ که قالب های چند حفره ای را در دستگاه های روی محفظه داغ- اجرا می کنند، همچنین برای اجزای کوچک و پیچیده، توان عملیاتی قابل توجهی دارند.
• "شما می توانید فرآیندها را در میانه{0}}برنامه بدون هزینه عمده تغییر دهید."- تقریباً هرگز. ابزارسازی مربوط به فرآیند{2}}خاص است، هدف طراحی در سطح CAD متفاوت است و چرخه‌های صلاحیت مجدداً از ابتدا شروع می‌شوند. هزینه انتخاب ترکیبات نامناسب در طول زمان، تقویت این نکته که چرا این چک لیست قبل از کاهش اولین سفارش خرید اهمیت دارد.

گام های بعدی برای یافتن شریک ابزار مناسب

هنگامی که نتایج چک لیست شما به وضوح به یک فرآیند اشاره می کند، حرکت بعدی واجد شرایط کردن یک شریک ابزار است که می تواند با دقت و جدول زمانی برنامه شما را اجرا کند. چند دستورالعمل عملی در وقت شما صرفه جویی می کند:

قبل از تعهد به سفارش خرید، بررسی دقیق امکان سنجی را درخواست کنید. تامین کنندگان توانمند برای ارزیابی هندسه قطعات، تلورانس ها و رفتار مواد برای شناسایی ریسک ها قبل از اینکه به مشکلات تولید تبدیل شوند، وقت خود را سرمایه گذاری می کنند. این تجزیه و تحلیل اولیه، شرکای منظم را از مغازه‌هایی که صرفاً نقل قول می‌کنند و می‌سازند، جدا می‌کند.

در مورد قابلیت شبیه سازی بپرسید. تأمین‌کنندگانی که شبیه‌سازی‌های شکل‌دهی را برای تجزیه و تحلیل جریان برای ریخته‌گری اجرا می‌کنند، زمان آزمایش را به طور قابل‌توجهی فشرده می‌کنند، که به تحویل سریع‌تر-مقاله و تکرارهای طراحی کم‌هزینه پس از برش ابزار سخت تبدیل می‌شود.

برای خریدارانی که پاسخ‌هایشان به مهر زنی متمایل است، تامین مهندسی قالب سفارشی از یک تامین‌کننده با تخصص نشان‌داده‌شده در ابزارهای مهر زنی داغ و قالب‌زنی، مسیر از مفهوم به تولید پایدار را تسریع می‌کند.خدمات قالب مهر زنی سفارشی YICHENاین ترکیب را ارائه می‌کند، پروژه‌ها را از طراحی اولیه قالب تا آزمایش و تولید حجمی برای برنامه‌هایی که شامل قطعات ساختاری خودرو تا اجزای سازنده دقیق-می‌شوند، پشتیبانی می‌کند. اگر چک لیست شما به مهر زدن اشاره دارد، قابلیت های آنها نقطه شروع عملی برای نقل قول های ابزار و مشاوره مهندسی است.

برای برنامه‌هایی که طرفدار ریخته‌گری هستند، به دنبال قالب‌سازهایی باشید که-طراحی کانال خنک‌کننده، شبیه‌سازی جریان، و-نمونه‌گیری در خانه را زیر یک سقف ادغام می‌کنند. زنجیره‌های تامین تکه‌تکه که در آن طراحی، ماشین‌کاری و آزمایش در تأسیسات مختلف اتفاق می‌افتد، شکاف‌های ارتباطی را ایجاد می‌کند که زمان تحویل را افزایش می‌دهد و ریسک تجدیدنظر را افزایش می‌دهد.

صرف نظر از اینکه کدام فرآیند تحلیل شما را برنده می‌شود، اصل اساسی یکسان می‌ماند: زودتر روی شریک ابزار مناسب سرمایه‌گذاری کنید، امکان‌سنجی را قبل از سرمایه‌گذاری تأیید کنید، و اجازه دهید هندسه، حجم و داده‌های مادی تصمیم را به جای عادت یا فرض هدایت کنند. این نظم همان چیزی است که تیم هایی را که یک بار پرداخت می کنند از تیم هایی که دو بار پرداخت می کنند جدا می کند.

سوالات متداول درباره مهر زنی فلز در مقابل ریخته گری

1. تفاوت اصلی بین مهر زنی فلز و ریخته گری چیست؟

مهر زنی فلز با استفاده از پرس و قالب در دمای اتاق، ورق جامد یا استاک کویل را به شکل تغییر شکل می دهد و ساختار دانه های فرفورژه ماده اصلی را حفظ می کند. ریخته گری، آلیاژ غیرآهنی مذاب- را تحت فشار بالا به داخل قالب فولادی سخت شده تزریق می کند، جایی که به شکل یک قسمت نزدیک به-شبکه- جامد می شود. این تمایز اساسی، تغییر شکل جامد در مقابل انجماد مایع، همه تفاوت‌های پایین دستی در گزینه‌های مواد، تحمل‌های قابل دستیابی، زمان‌های چرخه و ساختار هزینه بین دو فرآیند را ایجاد می‌کند.

2. چه زمانی ریخته گری قالبی مقرون به صرفه تر از مهر زنی فلز است؟

ریخته گری زمانی مقرون به صرفه تر می شود-که یک قطعه ریخته گری منفرد اجزایی را که در غیر این صورت چندین قطعه مهر و موم شده نیاز به جوشکاری یا مونتاژ مکانیکی دارند، یکپارچه کند. در حجم‌های متوسط ​​بین 5000 تا 50000 واحد، هندسه‌های سه بعدی پیچیده با دنده‌های داخلی، باس‌ها و ضخامت دیواره متغیر اغلب به‌عنوان یک ریخته‌گری منفرد نسبت به مهر زنی چند تکه مونتاژ شده هزینه کمتری دارند. موارد صنعت با تبدیل مجموعه‌های مهر زنی جوش داده شده به یک ریخته‌گری آلومینیومی، حتی کمتر از آستانه‌های حجمی بالا که معمولاً مهر زنی غالب است، حدود 35 درصد کاهش هزینه را نشان داده است.

3. آیا می توانید فولاد ریختگی یا سایر فلزات آهنی؟

ریخته گری با فشار بالا{0} متداول نمی تواند فولاد یا سایر فلزات آهنی را پردازش کند. دمای ذوب بسیار بالا آلیاژهای آهنی به سرعت حفره های قالب فولادی ابزار استاندارد H13 را در چند شات از بین می برد. ریخته گری به آلیاژهای غیرآهنی، عمدتاً آلومینیوم، روی، و منیزیم محدود می شود. اگر طراحی شما به فولاد کربنی، فولاد ضد زنگ یا هر ماده آهنی دیگری نیاز دارد، مهر زنی فلز یا فرآیندهای جایگزین مانند ریخته‌گری سرمایه‌گذاری یا آهنگری، مسیرهای تولیدی مناسب هستند.

4. کدام فرآیند، تلورانس ابعادی سخت تری را ارائه می دهد، مهر زنی یا ریخته گری؟

مهر زنی فلز به طور کلی تحمل سخت تری را روی ویژگی های مسطح، سوراخ شده و شکل دار دارد و در کاربردهای دقیق بدون ماشینکاری ثانویه به +/-0.05 میلی متر تا +/-0.10 میلی متر می رسد. ریخته گری دایکست به دقت قابل توجهی برای سطوح پیچیده سه بعدی دست می یابد، معمولاً +/-0.05 میلی متر به ازای هر 25 میلی متر بعد خطی در آلومینیوم، اما سطوح جفت گیری بحرانی و سوراخ های بلبرینگ اغلب برای رسیدن به مشخصات آماده مونتاژ نیاز به پرداخت CNC دارند. مهر زنی از عدم انقباض انجماد یا اعوجاج حرارتی سود می برد و خروجی ابعادی آن را در طول دوره های تولید طولانی قابل پیش بینی تر می کند.

5. چگونه بین مهر زدن و ریخته گری برای یک قسمت جدید تصمیم بگیرم؟

پروژه خود را از طریق پنج سؤال کلیدی اجرا کنید: پیچیدگی هندسه قطعه، حجم تولید سالانه، مواد مورد نیاز، کلاس تحمل، و زمان-تا- فوریت بازار. قطعات مسطح یا کم عمق-کشیده شده بالای 50000 واحد در آلیاژهای آهنی یا عجیب و غریب به شدت به مهر زنی کمک می کند. قطعات غیرآهنی سه بعدی پیچیده در حجم های متوسط ​​به نفع ریخته گری است. هنگامی که پاسخ ها به طور مساوی تقسیم می شوند، مطالعات امکان سنجی موازی را از یک تامین کننده مهر زنی و یک تامین کننده ریخته گری درخواست کنید، و هزینه کل مالکیت شامل استهلاک ابزار، ماشین کاری ثانویه، کار مونتاژ و ارزش ضایعات را به جای قیمت قطعه به تنهایی مقایسه کنید. تامین کنندگانی مانند YICHEN که مهندسی قالب های مهر زنی سفارشی را ارائه می دهند، می توانند بررسی های دقیق امکان سنجی را برای پروژه هایی که به مسیر مهر زنی متمایل هستند ارائه دهند.
